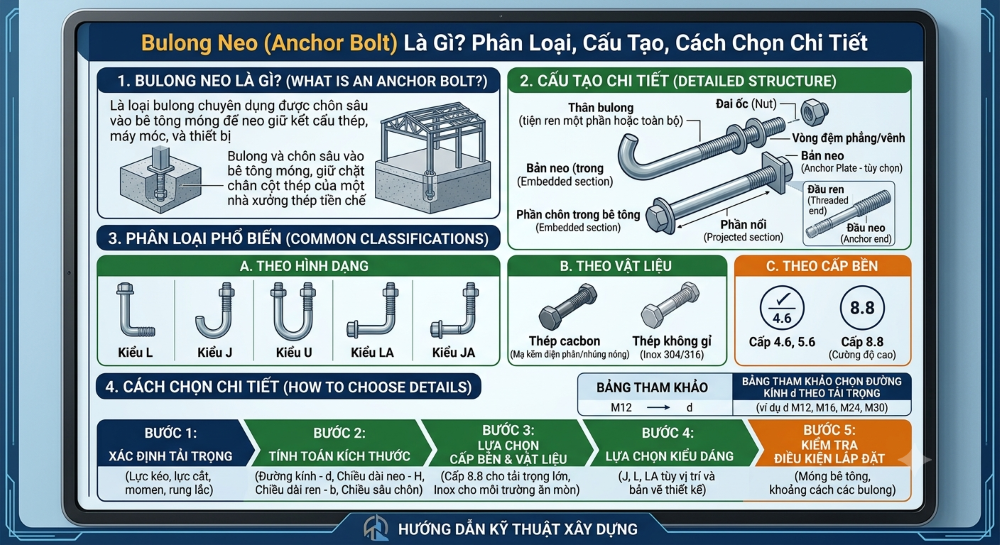

Bulong Neo (Anchor Bolt): Tất Cả Những Gì Bạn Cần Biết

Giới thiệu nhanh

Bulong neo (anchor bolt) là chi tiết liên kết dùng để cố định kết cấu thép, máy móc hoặc thiết bị vào nền bê tông, móng công trình. Khác với bulong thông thường chỉ ghép nối giữa hai chi tiết kim loại, bulong neo có một đầu được chôn hoặc gắn cố định trong bê tông, đầu còn lại nhô ra để bắt bản mã, chân cột hoặc đế máy.

Trả lời nhanh: Nếu thi công cùng lúc với đổ bê tông móng, dùng bulong neo chữ L, chữ J hoặc dạng thẳng có bản mã. Nếu lắp đặt sau khi bê tông đã đông cứng (sửa chữa, cải tạo, bổ sung thiết bị), dùng bulong neo nở hoặc bulong neo hóa chất.

Bảng tổng quan các loại bulong neo (Fact Sheet)

Bulong neo là gì?

Bulong neo là chi tiết cơ khí dạng thanh có ren ở một hoặc hai đầu, dùng để liên kết và cố định các kết cấu (cột thép, khung nhà xưởng, máy móc, thiết bị) vào nền móng bê tông. Một phần thân bulong được chôn sâu trong bê tông (hoặc gắn vào lỗ khoan sẵn bằng cơ chế nở hoặc hóa chất), phần đầu còn lại nhô lên khỏi bề mặt bê tông để lắp bản mã và siết đai ốc.

Vai trò chính của bulong neo là truyền tải trọng từ kết cấu bên trên (cột, khung, máy) xuống nền móng, đồng thời chống lại các lực kéo, lực cắt và mô-men lật do tải trọng công trình, gió hoặc rung động thiết bị gây ra.

Cấu tạo cơ bản của bulong neo

•    Phần thân chôn: đoạn nằm trong bê tông hoặc lỗ khoan, có thể là móc cong (chữ L, chữ J), có ren để bắt đai ốc chìm, hoặc có cơ chế nở/dính hóa chất

•    Phần ren nhô ra: đoạn ren phía trên bề mặt bê tông, dùng để lắp bản mã, long đền và siết đai ốc cố định kết cấu

•    Đai ốc và long đền: dùng để siết chặt và phân bố lực ép đều lên bản mã hoặc chân đế kết cấu

•    Bản mã hoặc tấm đế (base plate): tấm thép có lỗ khoan sẵn theo khoảng cách bulong neo, giúp truyền tải trọng đều xuống các bulong

Phân loại bulong neo phổ biến

Bulong neo chữ L

Có phần đầu chôn uốn cong 90 độ thành hình chữ L, được đặt vào vị trí trước khi đổ bê tông móng. Phần móc cong giúp tăng lực neo giữ (bond strength) nhờ ma sát và cản trở cơ học với bê tông xung quanh. Đây là loại bulong neo phổ biến nhất trong xây dựng dân dụng và nhà xưởng có tải trọng trung bình.

Bulong neo chữ J

Tương tự bulong chữ L nhưng phần móc cong nhẹ hơn, thường có bán kính uốn cong lớn hơn. Khả năng chịu lực nhìn chung thấp hơn chữ L một chút ở cùng kích thước, phù hợp cho kết cấu tải nhẹ hơn hoặc khi không gian thi công hạn chế độ cong của móc chữ L.

Bulong neo thẳng (dạng bản mã, đai ốc chìm)

Thân bulong thẳng, không có móc cong, được neo giữ nhờ đai ốc và tấm bản mã (hoặc vòng đệm) gắn cố định ở đầu chôn trong bê tông. Vì lực neo được truyền qua diện tích tiếp xúc rộng của bản mã thay vì chỉ dựa vào ma sát của móc cong, loại này thường chịu được lực kéo lớn hơn và dễ tính toán chính xác hơn trong thiết kế kết cấu.

Bulong neo nở (Expansion Anchor)

Lắp đặt sau khi bê tông đã đông cứng: khoan lỗ vào bê tông, đặt bulong vào rồi siết đai ốc để phần đầu bulong nở ra, tạo lực ma sát bám chặt vào thành lỗ khoan. Thi công nhanh, không cần chờ bê tông đông cứng cùng lúc, phù hợp cho việc lắp đặt bổ sung, sửa chữa hoặc cải tạo.

Bulong neo hóa chất (Chemical Anchor)

Cũng lắp đặt sau khi bê tông đã đông cứng, nhưng thay vì cơ chế nở cơ học, bulong được cố định bằng keo hóa chất (thường là epoxy hoặc vinylester) bơm vào lỗ khoan trước khi đặt bulong. Sau khi hóa chất đông cứng, liên kết giữa bulong và bê tông thường có khả năng chịu lực cao và ổn định hơn bulong nở cơ học ở cùng kích thước, đặc biệt trong bê tông nứt hoặc chịu tải trọng động.

Vật liệu và cấp bền thường dùng

Bulong neo thường được chế tạo từ thép carbon hoặc thép hợp kim, với cấp bền phổ biến tương tự bulong thông thường (ví dụ 4.6, 5.6, 8.8 theo ISO 898-1) tùy yêu cầu tải trọng. Với công trình ngoài trời, môi trường ẩm hoặc ăn mòn, bulong neo thường được mạ kẽm nhúng nóng hoặc chế tạo từ inox để tăng khả năng chống gỉ, do bulong neo khó thay thế sau khi đã chôn trong bê tông.

Cách lắp đặt bulong neo (tổng quan)

•    Với bulong chôn sẵn (chữ L, chữ J, thẳng): định vị bulong đúng khoảng cách, cao độ theo bản vẽ bằng khung định vị (template) trước khi đổ bê tông, đảm bảo bulong không xê dịch trong quá trình đổ và đầm bê tông

•    Với bulong nở: khoan lỗ đúng đường kính và độ sâu quy định, vệ sinh sạch bụi trong lỗ khoan, đặt bulong và siết đai ốc theo mô-men lực khuyến nghị của nhà sản xuất để đảm bảo cơ chế nở hoạt động đúng

•    Với bulong hóa chất: khoan lỗ, vệ sinh sạch bụi (thường cần thổi khí và cọ lỗ khoan theo hướng dẫn), bơm hóa chất từ đáy lỗ lên, đặt bulong vào và giữ cố định đến khi hóa chất đông cứng đủ thời gian quy định trước khi chịu tải

Nên chọn loại bulong neo nào?

Với kết cấu chịu tải trọng lớn, công trình công nghiệp hoặc yêu cầu an toàn cao (nhà xưởng, cầu, thiết bị nặng), việc chọn loại, đường kính, độ sâu chôn và cấp bền bulong neo cần được tính toán bởi kỹ sư kết cấu theo tiêu chuẩn thiết kế hiện hành (TCVN, ACI 318, Eurocode...), không nên chỉ dựa trên kinh nghiệm thi công thông thường.

Câu hỏi thường gặp

Bulong neo khác gì bulong thông thường?

Bulong neo có một đầu được chôn hoặc gắn cố định trong bê tông để neo giữ kết cấu vào nền móng, trong khi bulong thông thường chỉ dùng để ghép nối hai chi tiết kim loại với nhau qua lỗ khoan sẵn.

Bulong neo nở và bulong neo hóa chất khác nhau chỗ nào?

Bulong neo nở giữ chặt nhờ cơ chế nở cơ học tạo ma sát với thành lỗ khoan, trong khi bulong neo hóa chất giữ chặt nhờ lớp keo hóa chất (epoxy, vinylester) đông cứng bao quanh thân bulong, thường cho lực neo ổn định hơn trong bê tông nứt hoặc chịu tải động.

Có thể dùng bulong neo thường thay cho bulong neo hóa chất không?

Không nên thay thế tùy tiện — mỗi loại có cơ chế chịu lực và giới hạn tải trọng khác nhau; việc lựa chọn cần dựa trên tính toán tải trọng thực tế và điều kiện thi công, đặc biệt với kết cấu chịu lực quan trọng.

Bulong neo chữ L cần chôn sâu bao nhiêu là đủ?

Độ sâu chôn phụ thuộc vào đường kính bulong, tải trọng thiết kế và cường độ bê tông, thường được quy định trong bản vẽ kết cấu; nên tuân theo tính toán của kỹ sư thiết kế thay vì áp dụng một con số cố định cho mọi trường hợp.

Bulong neo có cần mạ kẽm không?

Nên mạ kẽm nhúng nóng hoặc dùng vật liệu chống ăn mòn (như inox) cho bulong neo, đặc biệt ở công trình ngoài trời hoặc môi trường ẩm, vì bulong neo rất khó kiểm tra và thay thế sau khi đã chôn trong bê tông.

Kết luận

Bulong neo là chi tiết quan trọng để liên kết kết cấu thép, máy móc và thiết bị vào nền móng bê tông, với nhiều dạng phổ biến như chữ L, chữ J, thẳng (bản mã), nở và hóa chất — mỗi loại phù hợp với thời điểm thi công và mức tải trọng khác nhau. Vì bulong neo ảnh hưởng trực tiếp đến an toàn kết cấu và khó thay thế sau khi lắp đặt, việc chọn loại, vật liệu và tính toán tải trọng nên dựa trên thiết kế kỹ thuật cụ thể thay vì chỉ dựa vào kinh nghiệm thi công thông thường.

Nguồn tham khảo: Kiến thức kết cấu xây dựng và cơ khí phổ thông về bulong neo (anchor bolt); nên đối chiếu thêm tiêu chuẩn thiết kế kết cấu hiện hành (TCVN, ACI 318, Eurocode) và catalogue nhà sản xuất khi áp dụng cho công trình cụ thể.
