Bulong Cho Ngành Lò Hơi Công Nghiệp: Tiêu Chuẩn Áp Suất Và Nhiệt Độ

Giới thiệu nhanh

Bulong dùng trong lò hơi công nghiệp (mặt bích thân lò, van hơi, đường ống hơi quá nhiệt) phải chịu đồng thời áp suất cao và nhiệt độ cao liên tục trong thời gian dài, khác hẳn với điều kiện làm việc của bulong cơ khí thông thường. Vì vậy, vật liệu và tiêu chuẩn chế tạo bulong cho ứng dụng này được quy định riêng, phổ biến nhất là theo tiêu chuẩn ASTM A193 (bulong/ty ren) và ASTM A194 (đai ốc đi kèm), với các mác vật liệu như B7, B16, B8, B8M tùy điều kiện nhiệt độ và môi trường vận hành cụ thể.

Trả lời nhanh: Với lò hơi vận hành ở nhiệt độ trung bình, bulong ASTM A193 Grade B7 (thép hợp kim Cr-Mo) kết hợp đai ốc A194 Grade 2H là lựa chọn phổ biến nhất. Với nhiệt độ vận hành cao hơn hoặc yêu cầu khả năng chống từ biến (creep) tốt hơn, nên cân nhắc Grade B16 (có thêm Vanadium). Với yêu cầu chống ăn mòn cao hoặc nhiệt độ rất cao, dùng B8/B8M (thép không gỉ austenitic).

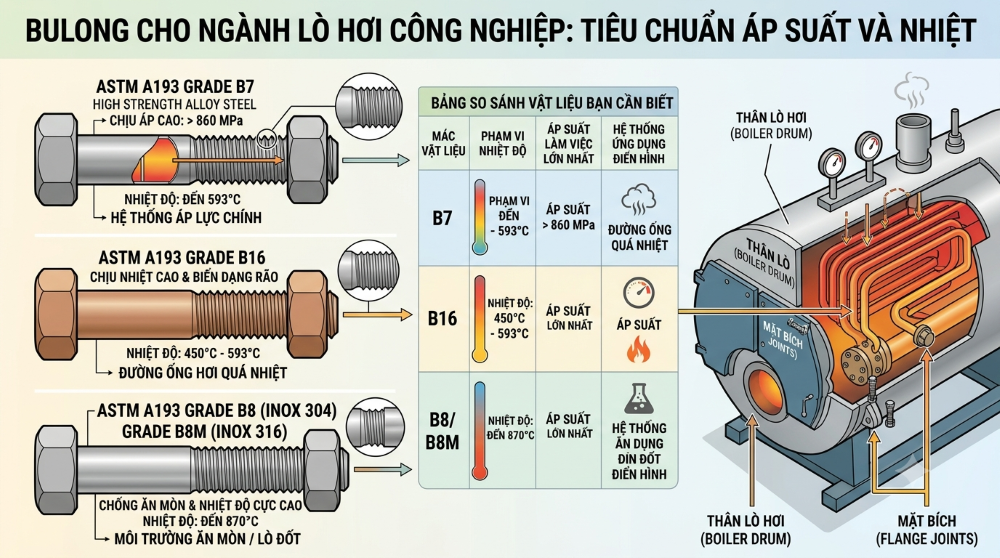

Bảng vật liệu bulong phổ biến cho lò hơi công nghiệp (Fact Sheet)

Vì sao lò hơi công nghiệp cần bulong vật liệu đặc biệt?

Bulong lắp ở mặt bích thân lò, van hơi hoặc đường ống dẫn hơi quá nhiệt phải chịu tác động đồng thời của áp suất bên trong (có thể lên đến hàng chục bar) và nhiệt độ cao liên tục (từ khoảng 200°C đến trên 500°C tùy loại lò và vị trí). Ở nhiệt độ cao, thép carbon thông thường mất dần độ bền cơ học và đặc biệt dễ xảy ra hiện tượng từ biến (creep) — vật liệu tiếp tục biến dạng dẻo chậm theo thời gian dù chịu tải trọng không đổi, khiến lực siết ban đầu của bulong giảm dần (gọi là bolt relaxation hoặc stress relaxation), có thể dẫn đến rò rỉ hơi hoặc mất an toàn mối ghép nếu không được thiết kế và kiểm soát đúng cách.

Đặc điểm của các mác vật liệu bulong chịu nhiệt phổ biến

ASTM A193 Grade B7

Là mác vật liệu phổ biến nhất cho bulong áp lực trong công nghiệp dầu khí, hóa chất và năng lượng, làm từ thép hợp kim Crôm-Molypden (Cr-Mo) đã qua tôi và ram. B7 có độ bền cơ học cao và khả năng chịu nhiệt tốt trong dải nhiệt độ trung bình, là lựa chọn mặc định cho phần lớn mặt bích, van và đường ống hơi trong lò hơi công nghiệp thông thường.

ASTM A193 Grade B16

Có thành phần tương tự B7 nhưng bổ sung thêm Vanadium, giúp cải thiện đáng kể khả năng chống từ biến (creep resistance) ở nhiệt độ cao hơn so với B7. B16 thường được chọn cho các vị trí vận hành ở nhiệt độ cao hơn ngưỡng khuyến nghị của B7, nơi cần duy trì độ bền và hạn chế hiện tượng chùng lực siết theo thời gian tốt hơn.

ASTM A193 Grade B8 / B8M

Là bulong làm từ thép không gỉ austenitic (B8 tương đương inox 304, B8M tương đương inox 316), phù hợp khi cần khả năng chống ăn mòn cao hơn thép hợp kim Cr-Mo, hoặc khi hệ thống vận hành trong dải nhiệt độ rất rộng (từ rất thấp đến khá cao). Nhược điểm là độ bền cơ học ở cùng đường kính thường thấp hơn B7/B16, nên cần tính toán tiết diện phù hợp khi thay thế.

Hiện tượng cần lưu ý ở nhiệt độ cao: Từ biến và chùng lực siết

Khác với bulong hoạt động ở nhiệt độ thường (nơi lực siết ban đầu gần như duy trì ổn định lâu dài), bulong trong môi trường nhiệt độ cao của lò hơi chịu ảnh hưởng của hiện tượng từ biến (creep) — vật liệu từ từ biến dạng dẻo dưới tác động đồng thời của ứng suất và nhiệt độ cao kéo dài, ngay cả khi ứng suất đó thấp hơn giới hạn chảy thông thường của vật liệu ở nhiệt độ phòng. Hệ quả trực tiếp là lực siết ban đầu của bulong giảm dần theo thời gian vận hành (bolt relaxation), có thể dẫn đến giảm lực ép tại mặt bích và tăng nguy cơ rò rỉ hơi nếu không được kiểm tra, siết lại định kỳ theo quy trình bảo trì phù hợp.

Các yếu tố cần xem xét khi chọn bulong cho lò hơi

•     Nhiệt độ vận hành tối đa tại vị trí lắp đặt cụ thể (thân lò, van hơi bão hòa, đường ống hơi quá nhiệt có nhiệt độ khác nhau đáng kể)

•     Áp suất thiết kế của hệ thống, ảnh hưởng đến lực siết cần thiết và tiết diện bulong yêu cầu

•     Môi trường ăn mòn: hơi nước có hóa chất xử lý, khí thải hoặc môi trường xung quanh có tính ăn mòn hay không

•     Số chu kỳ khởi động/tắt máy dự kiến, ảnh hưởng đến mỏi nhiệt (thermal fatigue) tại mối ghép bulong

•     Tiêu chuẩn thiết kế mặt bích và hệ thống áp lực đang áp dụng (ASME B16.5, ASME B31.1/B31.3 hoặc tiêu chuẩn tương đương) để xác định cấp vật liệu bulong phù hợp theo bảng tra nhiệt độ-áp suất cho phép

Lưu ý về bảo trì và kiểm tra định kỳ

•     Với các mối ghép bulong hoạt động liên tục ở nhiệt độ cao, nên đưa việc kiểm tra và siết lại lực bulong vào lịch bảo trì định kỳ, đặc biệt trong giai đoạn đầu vận hành hoặc sau các đợt dừng lò để bảo dưỡng lớn

•     Khi thay thế bulong lò hơi, cần thay đúng mác vật liệu và cấp bền theo thiết kế ban đầu, không tự ý thay thế bằng bulong thương mại thông thường dù có vẻ cùng kích thước, vì có thể không đạt yêu cầu chịu nhiệt và chống từ biến

•     Nên yêu cầu chứng nhận vật liệu (mill certificate) khi mua bulong cho ứng dụng lò hơi, đặc biệt với các mối ghép áp lực quan trọng liên quan trực tiếp đến an toàn vận hành

Câu hỏi thường gặp

Bulong ASTM A193 B7 chịu được nhiệt độ tối đa bao nhiêu?

Giới hạn nhiệt độ sử dụng cho phép của B7 (và các mác vật liệu khác) được quy định cụ thể trong bảng tra nhiệt độ-ứng suất cho phép của các tiêu chuẩn thiết kế liên quan (như ASME B16.5, ASME B31.3), thay đổi tùy điều kiện áp dụng cụ thể; nên tra cứu bảng tiêu chuẩn chính thức thay vì áp dụng một con số cố định chung chung.

Vì sao cần đai ốc đúng mác vật liệu tương ứng với bulong (ví dụ A194 2H với B7)?

Vì đai ốc và bulong cần có độ bền cơ học và đặc tính giãn nở nhiệt tương thích để mối ghép hoạt động ổn định ở nhiệt độ cao; dùng sai cặp vật liệu có thể dẫn đến hỏng ren, chùng lực siết không đều hoặc giảm tuổi thọ mối ghép sớm hơn dự kiến.

Từ biến (creep) khác gì so với hiện tượng chảy dẻo thông thường?

Chảy dẻo thông thường xảy ra gần như ngay lập tức khi ứng suất vượt giới hạn chảy của vật liệu; từ biến là hiện tượng biến dạng dẻo diễn ra chậm theo thời gian dưới tác động đồng thời của ứng suất và nhiệt độ cao kéo dài, ngay cả khi ứng suất đó thấp hơn giới hạn chảy ở điều kiện nhiệt độ thường.

Có thể dùng bulong B8/B8M thay cho B7 trong mọi trường hợp không?

Không nên thay thế tùy tiện — B8/B8M có độ bền cơ học ở cùng kích thước thường thấp hơn B7, nên nếu thay thế cần tính toán lại tiết diện hoặc số lượng bulong phù hợp với tải trọng thiết kế; việc lựa chọn nên dựa trên yêu cầu cụ thể về nhiệt độ, ăn mòn và tải trọng của hệ thống.

Vì sao cần siết lại bulong lò hơi sau một thời gian vận hành?

Vì hiện tượng từ biến ở nhiệt độ cao khiến lực siết ban đầu giảm dần theo thời gian (bolt relaxation), nên cần kiểm tra và siết lại theo chu kỳ bảo trì phù hợp để duy trì lực ép cần thiết tại mặt bích, tránh nguy cơ rò rỉ hơi áp suất cao.

Kết luận

Bulong cho ngành lò hơi công nghiệp cần được chọn theo tiêu chuẩn vật liệu chuyên dụng như ASTM A193/A194, với các mác phổ biến B7 (thông dụng nhất cho nhiệt độ trung bình), B16 (chống từ biến tốt hơn ở nhiệt độ cao), và B8/B8M (khi cần chống ăn mòn cao). Việc lựa chọn cần cân nhắc kỹ nhiệt độ vận hành thực tế, áp suất thiết kế, môi trường ăn mòn và đặc biệt là hiện tượng từ biến gây chùng lực siết theo thời gian — một yếu tố không xuất hiện ở ứng dụng bulong nhiệt độ thường nhưng lại rất quan trọng để đảm bảo an toàn vận hành lâu dài của hệ thống lò hơi.

Nguồn tham khảo: Kiến thức luyện kim và kỹ thuật áp lực-nhiệt độ cao phổ thông, tham chiếu tiêu chuẩn ASTM A193/A194 và các tiêu chuẩn thiết kế hệ thống áp lực liên quan (ASME B16.5, ASME B31.1/B31.3); với công trình lò hơi thực tế, cần tuân theo bảng tra nhiệt độ-áp suất cho phép chính thức của tiêu chuẩn áp dụng và tham khảo kỹ sư thiết kế áp lực có chuyên môn.
