Ốc Xiết Nhanh ¼ Vòng (Quarter-Turn Fastener): Tiện Lợi Cho Tháo Lắp Thường Xuyên

Giới thiệu nhanh

Ốc xiết nhanh 1/4 vòng (quarter-turn fastener), còn được biết đến qua các tên thương hiệu phổ biến như Dzus hay Camloc, là loại chi tiết liên kết cho phép đóng hoặc mở một tấm ốp (panel) chỉ bằng một phần tư vòng xoay (90 độ), thay vì phải vặn nhiều vòng như vít hoặc bulong thông thường. Nhờ đặc tính này, loại ốc này được ưa chuộng trong các ứng dụng cần tháo lắp panel thường xuyên, nhanh chóng như tấm ốp máy bay, vỏ máy công nghiệp hay thân xe đua.

Trả lời nhanh: Ốc xiết nhanh 1/4 vòng phù hợp cho các panel không chịu lực kết cấu chính nhưng cần tháo lắp thường xuyên để bảo trì, kiểm tra hoặc thay thế — không nên dùng thay thế bulong/vít tiêu chuẩn cho các mối ghép chịu tải trọng lớn hoặc quan trọng về an toàn kết cấu.

Bảng phân loại ốc xiết nhanh 1/4 vòng (Fact Sheet)

Ốc xiết nhanh 1/4 vòng là gì?

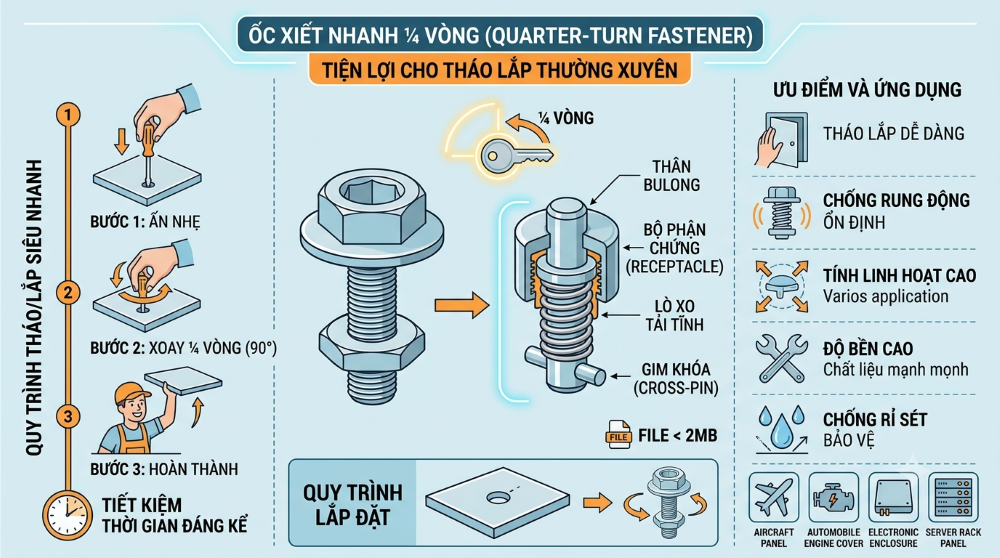

Ốc xiết nhanh 1/4 vòng là một hệ thống liên kết gồm hai bộ phận chính: một chốt vặn (stud) gắn cố định vào tấm panel cần tháo lắp, và một đế giữ (receptacle/grommet) gắn cố định vào khung hoặc thân thiết bị. Khi lắp panel vào vị trí và xoay chốt vặn khoảng 90 độ bằng tua vít, đồng xu hoặc tay không (tùy thiết kế đầu vặn), cơ cấu bên trong đế giữ (lò xo hoặc biên dạng cam) sẽ khóa chặt chốt lại, kéo panel áp sát vào khung. Xoay ngược lại 90 độ sẽ nhả khóa, cho phép tháo panel ra ngay lập tức mà không cần vặn nhiều vòng.

Cấu tạo cơ bản

•     Chốt vặn (stud): phần chốt có đầu vặn (dẹt, lục giác, vuông hoặc lỗ đồng xu) và phần thân mang biên dạng cam hoặc lò xo, thường được tán/rút cố định vào tấm panel

•     Đế giữ (receptacle/grommet): bộ phận gắn cố định vào khung hoặc kết cấu đỡ panel, chứa cơ cấu lò xo hoặc rãnh cam để khóa chốt vặn khi xoay đúng vị trí

•     Vòng đệm/lò xo giữ (spring): với loại lò xo, đây là chi tiết tạo lực kẹp liên tục giữa panel và khung sau khi khóa, giúp giảm rung lắc trong quá trình vận hành

Phân loại ốc xiết nhanh 1/4 vòng

Loại lò xo (Spring-loaded stud)

Cơ chế phổ biến nhất, dùng một lò xo xoắn nằm trong đế giữ. Khi chốt vặn được xoay vào đúng vị trí, lò xo bị nén lại, tạo lực kéo liên tục giữ panel áp sát vào khung. Loại này thường thấy trên các tấm ốp máy bay, vỏ động cơ — nơi cần lực kẹp ổn định để chống rung động trong quá trình vận hành.

Loại cam (Cam-action)

Sử dụng biên dạng cam trên đầu chốt vặn; khi xoay, cam trượt vào rãnh tương ứng trên đế giữ, tạo chuyển động khóa/mở dứt khoát. Loại này phổ biến trong tủ điện, thiết bị điện tử công nghiệp, nơi cần thao tác đóng mở nhanh và rõ ràng.

Loại bi khóa (Ball-lock/stud)

Có các viên bi nhỏ ở đầu chốt bung ra để khóa vào đế giữ khi lắp vào, và cần ấn nút hoặc kéo chốt để nhả bi, cho phép tháo ra. Loại này thường dùng trong đồ gá công nghiệp hoặc các ứng dụng cần thao tác hoàn toàn bằng tay, không cần dụng cụ hỗ trợ.

Ưu điểm của ốc xiết nhanh 1/4 vòng

•     Tốc độ thao tác nhanh: chỉ cần xoay 90 độ để đóng hoặc mở, tiết kiệm đáng kể thời gian so với vặn nhiều vòng ren như vít/bulong thông thường

•     Chi tiết không bị rời hoàn toàn (captive fastener): chốt vặn thường vẫn gắn với panel ngay cả khi đã mở khóa, giảm nguy cơ làm rơi mất chi tiết nhỏ — đặc biệt quan trọng trong ngành hàng không, nơi vật rơi lạc vào khoang máy có thể gây nguy hiểm

•     Lực kẹp tương đối ổn định và đồng đều nhờ cơ cấu lò xo hoặc cam được thiết kế sẵn, không phụ thuộc nhiều vào lực siết tay của người lắp đặt như vít thông thường

•     Giảm hao mòn ren so với việc vặn tháo nhiều lần bằng vít tiêu chuẩn, phù hợp cho các panel cần mở ra đóng vào thường xuyên trong vòng đời sử dụng

Nhược điểm và hạn chế

•     Khả năng chịu tải trọng thấp hơn đáng kể so với bulong hoặc vít tiêu chuẩn cùng kích thước, không phù hợp cho các mối ghép chịu lực kết cấu chính

•     Chi phí trên mỗi bộ chốt-đế thường cao hơn vít hoặc bulong tiêu chuẩn cùng chức năng cơ bản

•     Yêu cầu gia công lỗ lắp đặt và đế giữ chính xác theo thông số của nhà sản xuất, khó thay thế ngẫu hứng bằng vít thông thường nếu hệ thống đã được thiết kế theo chuẩn quarter-turn

•     Một số loại có thể giảm lực kẹp theo thời gian nếu lò xo bị mỏi hoặc chi tiết bị mòn sau nhiều chu kỳ đóng mở

Ứng dụng thực tế

•     Ngành hàng không: tấm ốp thân máy bay, cửa khoang kiểm tra, vỏ động cơ — nơi cần tháo lắp thường xuyên để bảo trì mà không làm rơi chi tiết nhỏ

•     Ô tô đua, xe máy: vỏ động cơ, ốp thân xe, yếm xe máy cần tháo nhanh để kiểm tra hoặc thay thế trong quá trình đua/bảo dưỡng

•     Tủ điện, vỏ thiết bị điện tử công nghiệp: panel truy cập nhanh vào bên trong tủ để kiểm tra, sửa chữa định kỳ

•     Máy móc công nghiệp: nắp che, tấm chắn bảo vệ cần mở ra thường xuyên để bảo trì, vệ sinh thiết bị

Có nên thay thế vít/bulong thông thường bằng ốc xiết nhanh không?

Với các ứng dụng đòi hỏi độ an toàn cao (hàng không, kết cấu chịu lực), nên chọn ốc xiết nhanh 1/4 vòng đạt tiêu chuẩn ngành liên quan và đối chiếu khuyến nghị tải trọng của nhà sản xuất, không nên tự ý thay thế bulong/vít chịu lực chính bằng loại chốt này chỉ vì lý do tiện lợi thao tác.

Câu hỏi thường gặp

Ốc xiết nhanh 1/4 vòng có chịu lực tốt như bulong thông thường không?

Không, khả năng chịu tải của ốc xiết nhanh 1/4 vòng thường thấp hơn đáng kể so với bulong hoặc vít tiêu chuẩn cùng kích thước, nên chỉ phù hợp cho các panel không chịu lực kết cấu chính.

Dzus fastener có phải là tên gọi chung cho loại ốc này không?

Dzus là tên thương hiệu gốc nổi tiếng trong lĩnh vực này, tương tự như Camloc, nên đôi khi được dùng như tên gọi chung trên thị trường, dù thực tế có nhiều nhà sản xuất khác cũng sản xuất các loại chốt xiết nhanh 1/4 vòng tương tự.

Có cần dụng cụ đặc biệt để vặn ốc xiết nhanh 1/4 vòng không?

Tùy thiết kế đầu vặn: một số loại chỉ cần tua vít dẹt hoặc đồng xu, trong khi một số loại khác (như loại bi khóa) có thể thao tác hoàn toàn bằng tay không cần dụng cụ.

Ốc xiết nhanh có bị lỏng ra do rung động không?

Với loại có lò xo hoặc cam được thiết kế đúng, chốt thường duy trì lực kẹp ổn định và có khả năng chống rung động tốt; tuy nhiên sau nhiều chu kỳ sử dụng lâu dài, lò xo có thể mỏi và cần kiểm tra, thay thế định kỳ để đảm bảo lực kẹp không bị suy giảm.

Có thể tự lắp đặt hệ thống ốc xiết nhanh 1/4 vòng vào panel có sẵn không?

Có thể, nhưng cần khoan và gia công lỗ lắp đặt đúng kích thước theo thông số của bộ chốt-đế đang dùng, đồng thời đảm bảo khoảng cách và độ thẳng hàng giữa chốt và đế để cơ cấu khóa hoạt động chính xác.

Kết luận

Ốc xiết nhanh 1/4 vòng là giải pháp liên kết hiệu quả cho các ứng dụng cần tháo lắp panel thường xuyên, nhanh chóng mà không cần vặn nhiều vòng như vít hoặc bulong tiêu chuẩn. Với ưu điểm về tốc độ thao tác, khả năng giữ chi tiết không rơi mất và lực kẹp ổn định, loại ốc này phù hợp cho các panel bảo trì trong ngành hàng không, ô tô, tủ điện và máy móc công nghiệp. Tuy nhiên, do khả năng chịu tải hạn chế hơn bulong tiêu chuẩn, không nên dùng để thay thế các mối ghép chịu lực kết cấu chính.

Nguồn tham khảo: Kiến thức cơ khí chế tạo phổ thông về hệ thống chốt xiết nhanh 1/4 vòng (quarter-turn fastener); nên đối chiếu thêm thông số kỹ thuật và khuyến nghị tải trọng của nhà sản xuất khi áp dụng cho thiết bị hoặc kết cấu cụ thể.
