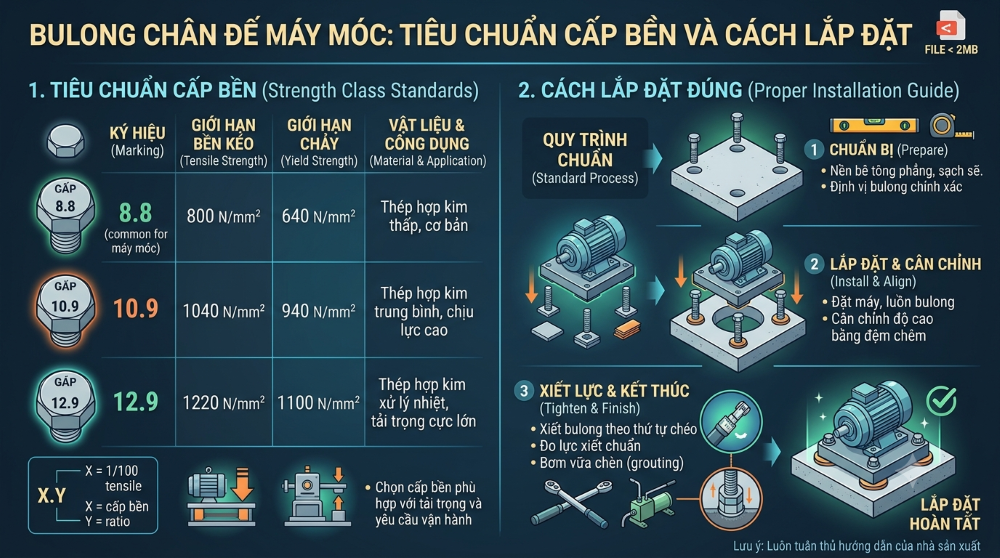

Bulong Chân Đế Máy Móc: Tiêu Chuẩn Cấp Bền Và Cách Lắp Đặt

Giới thiệu nhanh

Bulong chân đế máy móc là loại bulong neo dùng để cố định đế máy (base plate) của thiết bị công nghiệp vào nền móng bê tông, chịu đồng thời tải trọng tĩnh (trọng lượng máy) và tải trọng động (rung động, va đập trong quá trình vận hành). Chọn đúng cấp bền và lắp đặt đúng kỹ thuật là hai yếu tố quyết định độ ổn định, tuổi thọ và an toàn vận hành của máy.

Trả lời nhanh: Cấp bền bulong chân đế cần chọn dựa trên tải trọng tĩnh, mức độ rung động và mô-men lật của máy — phổ biến nhất là cấp 8.8 cho máy công nghiệp thông thường, cao hơn (10.9) cho thiết bị tải nặng, rung động mạnh. Về lắp đặt, các bước quan trọng nhất là định vị bulong chính xác theo bản vẽ, đổ vữa không co ngót (grouting) đều dưới đế máy, và siết lực đúng mô-men khuyến nghị, sau đó kiểm tra định kỳ vì rung động có thể làm bulong lỏng dần theo thời gian.

Bảng tham khảo cấp bền theo loại máy (Fact Sheet)

Bảng trên chỉ mang tính tham khảo chung; cấp bền chính xác cần được tính toán cụ thể theo trọng lượng máy, biên độ rung động, mô-men lật và khuyến nghị của nhà sản xuất thiết bị.

Bulong chân đế máy móc là gì?

Bulong chân đế máy móc là bulong neo (anchor bolt) được lắp đặt tại các vị trí lỗ bắt vít trên đế máy (base plate hoặc bedplate), có nhiệm vụ giữ cố định toàn bộ khối lượng thiết bị vào nền móng bê tông, đồng thời chống lại các lực gây lật, trượt hoặc nâng do rung động, mô-men xoắn hoặc lực quán tính sinh ra trong quá trình máy vận hành. Bulong chân đế có thể là loại đúc sẵn trong bê tông (cast-in, thường dạng chữ L, chữ J hoặc thẳng có bản mã) hoặc loại lắp đặt sau bằng bulong nở/hóa chất khi máy được lắp đặt trên nền móng đã thi công xong.

Các yếu tố cần xem xét khi chọn cấp bền

1. Tải trọng tĩnh (trọng lượng máy)

Là yếu tố cơ bản nhất, quyết định lực kéo tối thiểu mà bulong cần chịu chỉ để giữ máy đứng yên tại chỗ. Máy càng nặng, số lượng và/hoặc cấp bền bulong cần thiết càng cao.

2. Tải trọng động và rung động khi vận hành

Các máy có bộ phận chuyển động quay hoặc tịnh tiến (động cơ, máy nén, máy nghiền, máy dập) sinh ra lực rung động và va đập lặp đi lặp lại, có thể lớn hơn nhiều lần so với tải trọng tĩnh tại một số thời điểm. Bulong chân đế cho các máy này cần cấp bền cao hơn và đặc biệt cần các biện pháp chống tự nới lỏng (đai ốc tự hãm, keo khóa ren) do tải trọng động là nguyên nhân chính gây lỏng bulong theo thời gian.

3. Mô-men lật (overturning moment)

Với các máy có trọng tâm cao hoặc phát sinh lực ngang lớn khi vận hành (như máy nghiền, băng tải nghiêng), mô-men lật có thể tạo ra lực kéo tập trung lớn tại một số bulong nhất định (thường ở góc hoặc cạnh xa tâm quay), đòi hỏi tính toán riêng thay vì chia đều tải trọng cho tất cả bulong.

4. Điều kiện môi trường

Với máy đặt ngoài trời hoặc trong môi trường ẩm, hóa chất, cần cân nhắc thêm về lớp mạ hoặc vật liệu chống ăn mòn (mạ kẽm nhúng nóng, inox) cho bulong chân đế, đặc biệt nếu dùng cấp bền cao (10.9 trở lên) thì nên ưu tiên phương pháp mạ ít gây giòn hydro như mạ kẽm cơ học hoặc mạ nhúng nóng thay vì mạ điện phân thông thường.

Cách lắp đặt bulong chân đế máy móc đúng kỹ thuật

Bước 1: Chuẩn bị và định vị bulong

Xác định vị trí, khoảng cách và cao độ bulong chính xác theo bản vẽ lắp đặt của nhà sản xuất máy, sử dụng khung định vị (template) để cố định vị trí bulong trước khi đổ bê tông (với loại cast-in) hoặc trước khi khoan lỗ (với loại lắp sau).

Bước 2: Lắp đế máy và căn chỉnh

Đặt đế máy lên các bulong đã định vị, dùng nêm chỉnh (leveling wedge/shim) hoặc bu-lông chỉnh cao độ để căn chỉnh đế máy về đúng cao độ và độ phẳng theo yêu cầu kỹ thuật trước khi cố định hoàn toàn.

Bước 3: Đổ vữa không co ngót (grouting)

Đổ vữa không co ngót (non-shrink grout) vào khoảng trống giữa đế máy và bề mặt bê tông móng, đảm bảo vữa lấp đầy toàn bộ diện tích tiếp xúc, không để lại túi khí. Lớp vữa này có vai trò quan trọng trong việc phân bố đều tải trọng từ đế máy xuống nền móng, tránh tình trạng đế máy chỉ tựa cục bộ tại một số điểm gây rung lắc hoặc nứt vỡ bê tông cục bộ khi máy vận hành.

Bước 4: Siết lực bulong theo mô-men khuyến nghị

Sau khi vữa đã đạt cường độ theo khuyến nghị của nhà sản xuất vữa (thường cần thời gian dưỡng hộ nhất định), tiến hành siết đai ốc bulong chân đế theo đúng mô-men lực (torque) được khuyến nghị bởi nhà sản xuất máy hoặc tính toán kỹ thuật, siết đối xứng theo trình tự chéo nhau để đảm bảo lực ép phân bố đều lên toàn bộ đế máy.

Bước 5: Kiểm tra và bảo trì định kỳ

Do rung động trong quá trình vận hành có thể khiến bulong tự nới lỏng dần theo thời gian, cần đưa việc kiểm tra lực siết bulong chân đế vào lịch bảo trì định kỳ của thiết bị, đặc biệt trong giai đoạn đầu sau khi lắp đặt hoặc sau đại tu máy.

Những lỗi thường gặp khi lắp đặt

•    Không đổ vữa hoặc đổ vữa không kín khít, khiến đế máy chỉ tựa cục bộ, gây rung lắc và tập trung ứng suất lên một số bulong nhất định

•    Siết lực không đều hoặc không theo trình tự đối xứng, khiến đế máy bị vênh, méo nhẹ, ảnh hưởng đến độ chính xác căn chỉnh của máy

•    Chọn cấp bền bulong không phù hợp với tải trọng động thực tế, dẫn đến nguy cơ nứt gãy hoặc lỏng bulong sớm hơn dự kiến

•    Bỏ qua việc kiểm tra định kỳ, khiến bulong lỏng dần theo thời gian mà không được phát hiện kịp thời, có thể dẫn đến rung động bất thường hoặc hư hỏng thiết bị

Câu hỏi thường gặp

Cấp bền 8.8 có đủ dùng cho hầu hết máy công nghiệp không?

Cấp bền 8.8 phù hợp với phần lớn máy công nghiệp có tải trọng và rung động ở mức thông thường; với máy tải nặng, rung động mạnh hoặc mô-men lật lớn, nên cân nhắc cấp bền cao hơn (10.9) kết hợp tính toán kỹ thuật cụ thể.

Vì sao cần đổ vữa không co ngót dưới đế máy?

Vì vữa không co ngót giúp lấp đầy khoảng trống giữa đế máy và nền bê tông một cách đồng đều, không bị co lại khi khô như vữa thông thường, đảm bảo đế máy tựa đều trên toàn bộ diện tích tiếp xúc thay vì chỉ một vài điểm, giúp giảm rung lắc và tập trung ứng suất cục bộ.

Có cần siết lại bulong chân đế sau một thời gian vận hành không?

Có, đặc biệt trong giai đoạn đầu sau khi lắp đặt hoặc với máy có rung động mạnh, nên kiểm tra và siết lại bulong theo lịch bảo trì định kỳ vì rung động có thể khiến lực siết ban đầu giảm dần theo thời gian.

Nên dùng bulong neo đúc sẵn hay bulong neo lắp sau cho chân đế máy?

Nếu vị trí lắp máy đã được xác định từ khi thi công móng, bulong neo đúc sẵn (cast-in) thường cho độ tin cậy cao hơn; nếu lắp đặt máy mới trên nền móng đã có sẵn hoặc cần điều chỉnh vị trí, bulong neo lắp sau (nở hoặc hóa chất) là giải pháp linh hoạt hơn, miễn là chọn đúng loại và tính toán tải trọng phù hợp.

Mô-men siết bulong chân đế được xác định như thế nào?

Mô-men siết thường được nhà sản xuất máy khuyến nghị cụ thể trong tài liệu kỹ thuật lắp đặt; nếu không có khuyến nghị riêng, có thể tính toán dựa trên cấp bền, đường kính bulong và hệ số ma sát theo công thức kỹ thuật tiêu chuẩn, nên tham khảo kỹ sư có chuyên môn để đảm bảo chính xác.

Kết luận

Bulong chân đế máy móc đóng vai trò quan trọng trong việc đảm bảo máy vận hành ổn định, an toàn và bền lâu. Việc chọn đúng cấp bền cần dựa trên tải trọng tĩnh, mức độ rung động, mô-men lật và điều kiện môi trường của từng loại máy cụ thể, trong khi lắp đặt đúng kỹ thuật — từ định vị chính xác, đổ vữa không co ngót đến siết lực đúng mô-men và kiểm tra định kỳ — quyết định trực tiếp đến độ tin cậy của toàn bộ hệ thống chân đế trong suốt vòng đời sử dụng của thiết bị.

Nguồn tham khảo: Kiến thức lắp đặt máy công nghiệp và kết cấu xây dựng phổ thông về bulong chân đế/bulong neo; nên đối chiếu thêm tài liệu kỹ thuật lắp đặt của nhà sản xuất máy và tiêu chuẩn thiết kế kết cấu hiện hành (TCVN, ACI 318...) khi áp dụng cho thiết bị hoặc công trình cụ thể.
