Chốt Chẻ Và Chốt Định Vị: Phân Biệt Chức Năng Trong Cơ Khí

Giới thiệu nhanh

Chốt chẻ và chốt định vị đều là chi tiết dạng thanh nhỏ dùng trong cơ khí, nhưng phục vụ hai mục đích hoàn toàn khác nhau: chốt chẻ (cotter pin/split pin) có nhiệm vụ khóa, giữ cố định các chi tiết khác (như đai ốc, chốt bản lề) để chống tự tháo hoặc tuột ra ngoài; còn chốt định vị (dowel pin/locating pin) có nhiệm vụ căn chỉnh vị trí chính xác giữa hai hay nhiều chi tiết khi lắp ráp, đảm bảo chúng luôn khớp đúng vị trí mỗi lần tháo lắp lại.

Trả lời nhanh: Nếu mục đích là ngăn một chi tiết (đai ốc, chốt bản lề) tự xoay lỏng hoặc tuột ra trong quá trình vận hành, dùng chốt chẻ. Nếu mục đích là đảm bảo hai chi tiết luôn lắp đúng vị trí, đúng góc mỗi lần ráp lại (như nắp hộp số, khuôn mẫu), dùng chốt định vị. Hai loại chốt này không thay thế được cho nhau.

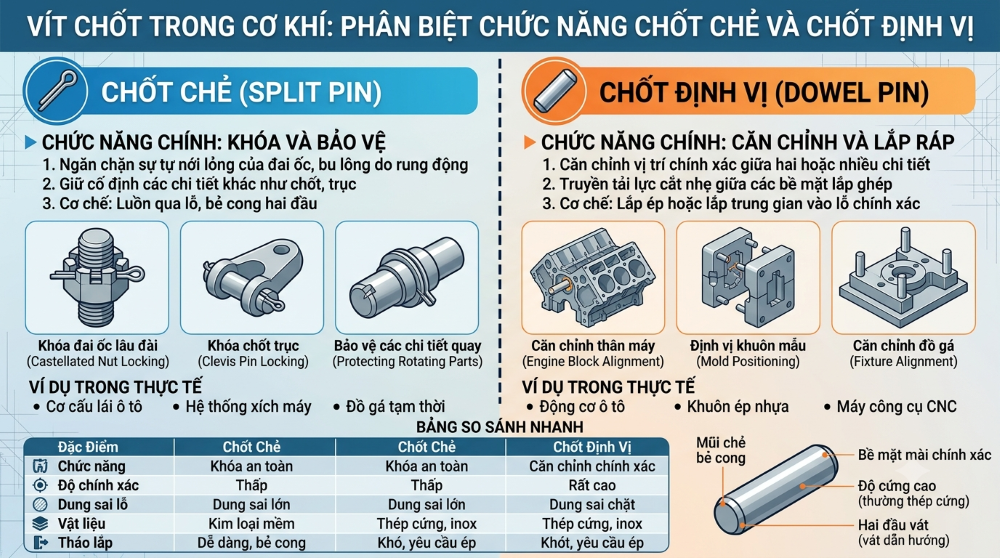

Bảng so sánh nhanh (Fact Sheet)

Chốt chẻ (Cotter Pin/Split Pin) là gì?

Chốt chẻ là chi tiết kim loại dạng thanh dẹt, được xẻ đôi và uốn cong ở một đầu thành hình chữ U trước khi lắp. Sau khi luồn qua lỗ trên bulong, trục hoặc chốt kẹp (clevis pin), hai đầu xẻ của chốt được banh (uốn) ra hai bên để chốt không thể tuột ngược trở lại, tạo thành một khóa cơ học đơn giản nhưng đáng tin cậy.

Chốt chẻ không được thiết kế để chịu tải trọng chính của mối ghép — vai trò của nó là ngăn một chi tiết khác (thường là đai ốc xẻ rãnh hoặc chốt kẹp) tự xoay lỏng hoặc trượt ra ngoài do rung động, va đập trong quá trình vận hành.

Chốt định vị (Dowel Pin/Locating Pin) là gì?

Chốt định vị là chi tiết hình trụ tròn (thẳng hoặc hơi côn), được gia công với độ chính xác cao về đường kính và độ tròn, dùng để lắp ép hoặc lắp khít vào các lỗ đã doa chính xác trên hai hay nhiều chi tiết cần ghép. Khi hai chi tiết được lắp qua cùng một chốt định vị, vị trí tương đối giữa chúng sẽ luôn được tái lập chính xác mỗi lần tháo ra và lắp lại, thay vì phụ thuộc vào độ chính xác của các bulong ghép nối (vốn thường có khe hở lớn hơn để dễ lắp).

Chốt định vị không phải là chi tiết khóa hay chịu tải chính — chức năng cốt lõi của nó là đảm bảo độ chính xác vị trí (alignment), còn lực kẹp giữ các chi tiết vẫn do bulong hoặc vít đảm nhiệm.

Khác nhau ở đâu? (Phân biệt chức năng chi tiết)

1. Về mục đích sử dụng

Chốt chẻ là chi tiết an toàn/khóa (locking device) — mục đích là ngăn một chi tiết khác di chuyển hoặc tự tháo ngoài ý muốn. Chốt định vị là chi tiết định vị/căn chỉnh (locating device) — mục đích là đảm bảo hai chi tiết luôn ở đúng vị trí tương đối với nhau.

2. Về độ chính xác gia công

Chốt chẻ không đòi hỏi độ chính xác cao, lỗ lắp chốt chẻ thường có dung sai khá rộng vì chỉ cần chốt luồn qua và banh ra được. Chốt định vị đòi hỏi độ chính xác gia công rất cao cả về đường kính chốt lẫn lỗ lắp (thường phải doa tinh), vì sai lệch dù nhỏ cũng ảnh hưởng trực tiếp đến độ chính xác căn chỉnh.

3. Về khả năng chịu lực

Chốt chẻ hầu như không chịu lực đáng kể, dễ biến dạng nếu chịu tải trọng lớn vì bản chất là chi tiết kim loại mỏng, mềm. Chốt định vị chịu được một phần lực cắt nhẹ nhờ vào độ khít của mối lắp ép, nhưng thiết kế mối ghép vẫn không nên dựa vào chốt định vị để chịu tải trọng chính.

4. Về cách lắp và tháo

Chốt chẻ lắp bằng cách luồn qua lỗ rồi banh hai đầu xẻ ra, và nên thay chốt mới sau mỗi lần tháo vì chốt cũ đã banh ra dễ gãy nếu dùng lại. Chốt định vị lắp bằng ép chặt (press-fit) hoặc lắp khít nhẹ (slip-fit) vào lỗ doa chính xác, có thể tháo lắp lại nhiều lần nếu thao tác đúng kỹ thuật mà không làm hỏng độ khít của lỗ.

Ứng dụng thực tế

Ứng dụng của chốt chẻ

•    Khóa đai ốc xẻ rãnh (castellated nut) trên trục bánh xe, trục quay để chống tự xoay lỏng

•    Giữ cố định chốt kẹp bản lề (clevis pin) trong các khớp nối xi-lanh thủy lực, càng nâng

•    Khóa các chi tiết chốt/trục trong máy nông nghiệp, thiết bị cơ khí cần kiểm tra bằng mắt nhanh chóng

Ứng dụng của chốt định vị

•    Căn chỉnh vị trí nắp hộp số, nắp động cơ để đảm bảo lắp đúng vị trí mỗi lần bảo trì, tháo lắp

•    Định vị khuôn ép nhựa, khuôn dập kim loại giữa hai nửa khuôn để đảm bảo độ chính xác sản phẩm

•    Căn chỉnh các chi tiết gá lắp trong đồ gá gia công (jig/fixture) khi cần lắp ráp lặp lại nhiều lần với độ chính xác cao

Lưu ý khi sử dụng

•    Không dùng chốt chẻ để thay thế chốt định vị hoặc ngược lại — hai loại chốt phục vụ chức năng khác nhau và có yêu cầu kỹ thuật hoàn toàn khác biệt

•    Nên thay chốt chẻ mới mỗi khi tháo lắp lại, không tái sử dụng chốt đã banh ra vì độ đàn hồi và độ bền đã giảm

•    Với chốt định vị, cần đảm bảo lỗ lắp được doa đúng dung sai theo bản vẽ thiết kế; lỗ quá rộng sẽ làm mất tác dụng định vị, lỗ quá chặt có thể gây nứt chi tiết khi ép chốt vào

Câu hỏi thường gặp

Chốt chẻ và chốt định vị có thể dùng thay thế cho nhau không?

Không nên, vì chốt chẻ được thiết kế để khóa/chống tuột với độ chính xác gia công thấp, trong khi chốt định vị được thiết kế để căn chỉnh vị trí chính xác với dung sai rất chặt — dùng sai chức năng có thể khiến mối ghép mất an toàn hoặc mất độ chính xác cần thiết.

Vì sao nên thay chốt chẻ mới sau mỗi lần tháo?

Vì sau khi banh hai đầu xẻ ra để lắp, kim loại tại vị trí uốn đã bị biến dạng và suy giảm độ bền; nếu vặn thẳng lại và tái sử dụng, chốt dễ gãy hoặc mất khả năng khóa chắc chắn ở lần lắp sau.

Chốt định vị có chịu lực cắt được không?

Có thể chịu được một phần lực cắt nhẹ nhờ độ khít của mối lắp ép, nhưng đây không phải là vai trò thiết kế chính; mối ghép không nên phụ thuộc vào chốt định vị để chịu tải trọng chính, mà cần có bulong hoặc vít đảm nhiệm việc chịu lực.

Làm sao biết nên dùng chốt chẻ hay đai ốc tự hãm để khóa mối ghép?

Chốt chẻ thường được ưu tiên khi cần khóa cơ học tuyệt đối, dễ kiểm tra bằng mắt (như trục bánh xe), trong khi đai ốc tự hãm (nyloc) phù hợp hơn cho mối ghép cần tháo lắp thường xuyên mà không muốn thay chốt mới mỗi lần.

Chốt định vị hình trụ và chốt định vị côn khác nhau thế nào?

Chốt định vị hình trụ có đường kính đồng đều suốt chiều dài, lắp ép trực tiếp vào lỗ doa; chốt định vị côn có độ côn nhẹ, giúp tự căn chỉnh khi lắp và dễ tháo ra hơn nhưng đòi hỏi gia công lỗ côn tương ứng phức tạp hơn.

Kết luận

Chốt chẻ và chốt định vị tuy đều là chi tiết chốt nhỏ trong cơ khí nhưng phục vụ hai chức năng khác biệt rõ rệt: chốt chẻ đóng vai trò khóa, chống tuột cho các chi tiết khác như đai ốc xẻ rãnh hay chốt kẹp; chốt định vị đóng vai trò căn chỉnh vị trí chính xác giữa các chi tiết lắp ráp. Hiểu đúng chức năng của từng loại giúp chọn đúng chi tiết cho từng mối ghép, tránh nhầm lẫn có thể ảnh hưởng đến độ an toàn hoặc độ chính xác của thiết bị.

Nguồn tham khảo: Kiến thức cơ khí chế tạo phổ thông về chốt khóa (cotter pin) và chốt định vị (dowel pin); nên đối chiếu thêm tiêu chuẩn kỹ thuật (ISO, DIN, TCVN) và bản vẽ thiết kế cụ thể khi áp dụng cho thiết bị hoặc kết cấu thực tế.
