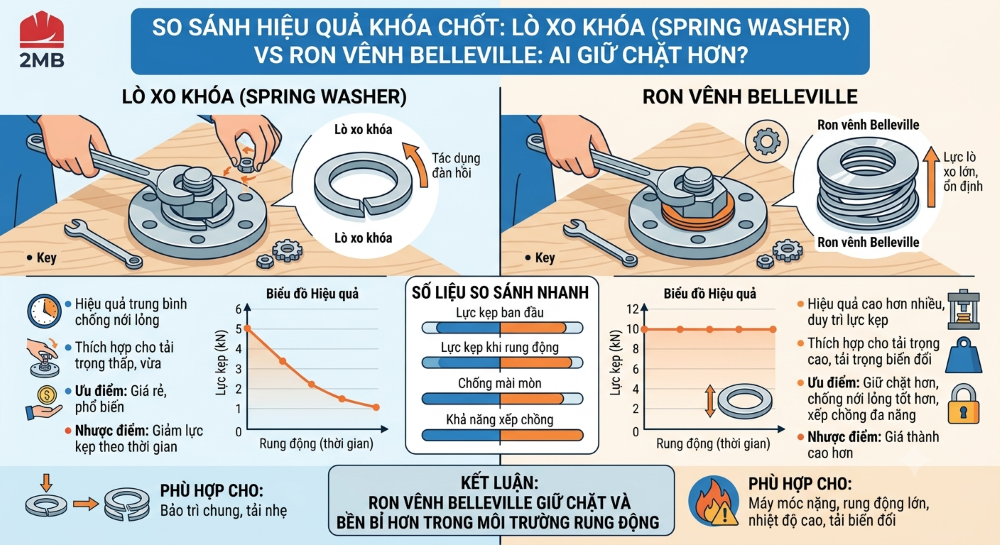

Lò Xo Khóa (Spring Washer) vs Ron Vênh Belleville: Ai Giữ Chặt Hơn?

Giới thiệu nhanh

Long đền lò xo xẻ rãnh (spring/split lock washer) và long đền đĩa Belleville (Belleville washer/disc spring) đều là chi tiết đàn hồi đặt dưới đai ốc hoặc đầu bulong để hỗ trợ duy trì lực siết, nhưng khác nhau rõ rệt về cơ chế tạo lực và độ tin cậy khi chịu rung động. Nhiều nghiên cứu kỹ thuật cơ khí (như các thử nghiệm rung động kiểu Junker) cho thấy long đền lò xo xẻ rãnh thường bị ép gần như phẳng hoàn toàn ngay khi siết đến lực tiêu chuẩn, khiến hành trình đàn hồi còn lại rất ít; trong khi long đền Belleville, nhờ hình dạng đĩa côn, có đường cong lực–độ võng dự đoán được và hành trình đàn hồi dài hơn đáng kể.

Trả lời nhanh: Xét về khả năng duy trì lực kẹp ổn định dưới rung động hoặc thay đổi nhiệt độ, long đền Belleville nhìn chung được đánh giá đáng tin cậy hơn long đền lò xo xẻ rãnh truyền thống, nhờ hành trình đàn hồi lớn hơn và lực đàn hồi có thể tính toán chính xác. Tuy nhiên, long đền lò xo vẫn được dùng rộng rãi cho các mối ghép dân dụng, tải trọng nhẹ, nơi yêu cầu kỹ thuật không quá khắt khe và chi phí thấp là yếu tố ưu tiên.

Bảng so sánh nhanh (Fact Sheet)

Long đền lò xo xẻ rãnh (Spring Washer) là gì?

Long đền lò xo, còn gọi là long đền vênh hoặc split lock washer, là một vòng kim loại xẻ một khe hở, được uốn vênh nhẹ theo hình xoắn giống một đoạn lò xo dẹt cắt rời. Khi siết đai ốc, long đền bị ép dần về trạng thái phẳng, tạo ra một lực đàn hồi ngược lại nhằm duy trì ma sát trên ren; đồng thời hai đầu cạnh sắc tại vị trí xẻ cũng có thể bám nhẹ vào bề mặt vật liệu và mặt dưới đai ốc, góp phần tăng thêm ma sát chống xoay.

Long đền đĩa Belleville (Belleville Washer) là gì?

Long đền Belleville, còn gọi là đĩa lò xo (disc spring) hoặc ron vênh Belleville, có hình dạng đĩa côn giống một chiếc nón cụt dẹt. Khi chịu lực ép dọc trục, đĩa côn này bị nén dần về phía phẳng, tạo ra lực đàn hồi theo một đường cong lực–độ võng đặc trưng có thể tính toán trước bằng công thức kỹ thuật. Long đền Belleville có thể dùng đơn lẻ hoặc xếp chồng nhiều lớp (song song hoặc nối tiếp) để đạt được lực đàn hồi hoặc hành trình theo yêu cầu thiết kế cụ thể.

Ai giữ chặt hơn? Phân tích kỹ thuật

1. Về hành trình đàn hồi thực tế còn lại sau khi siết

Đây là điểm khác biệt quan trọng nhất. Với long đền lò xo xẻ rãnh, ở lực siết tiêu chuẩn của hầu hết mối ghép bulong, long đền thường đã bị ép gần như phẳng hoàn toàn — nghĩa là gần như không còn hành trình đàn hồi để "bù" lại khi bulong giãn nhẹ do rung động hoặc giãn nở nhiệt. Long đền Belleville, nhờ hình dạng đĩa côn với độ võng ban đầu lớn hơn, vẫn còn hành trình đàn hồi đáng kể ngay cả sau khi siết đến lực làm việc, giúp duy trì một phần lực kẹp khi có sự thay đổi nhỏ về chiều dài mối ghép.

2. Về độ tin cậy chống nới lỏng do rung động

Nhiều nghiên cứu và thử nghiệm rung động trong ngành cơ khí (điển hình là các thử nghiệm theo nguyên lý Junker) đã chỉ ra rằng long đền lò xo xẻ rãnh mang lại rất ít cải thiện đáng kể về khả năng chống tự nới lỏng so với việc chỉ dùng long đền phẳng thông thường, đặc biệt khi rung động theo phương ngang (transverse vibration) khiến bulong trượt nhẹ trên ren. Long đền Belleville, nhờ lực đàn hồi lớn hơn và ổn định hơn trong một khoảng dịch chuyển dài hơn, thường được đánh giá là giữ được lực kẹp tốt hơn trong điều kiện tương tự, dù bản thân nó cũng không phải là giải pháp chống nới lỏng tuyệt đối nếu không kết hợp thêm biện pháp khác (như keo khóa ren, đai ốc tự hãm).

3. Về khả năng dự đoán và tính toán lực

Lực đàn hồi của long đền Belleville có thể tính toán khá chính xác dựa trên kích thước hình học và vật liệu, cho phép kỹ sư thiết kế mối ghép với lực kẹp mong muốn một cách có cơ sở. Lực đàn hồi của long đền lò xo xẻ rãnh khó dự đoán chính xác hơn và thường không được xem là yếu tố chính trong tính toán lực kẹp của mối ghép quan trọng.

Khi nào nên dùng loại nào?

Với mối ghép quan trọng về an toàn hoặc chịu tải trọng động lớn, không nên chỉ dựa vào long đền (dù là lò xo hay Belleville) như giải pháp chống nới lỏng duy nhất — nên kết hợp thêm các biện pháp như keo khóa ren, đai ốc tự hãm, hoặc tính toán lực siết theo phương pháp kỹ thuật (torque-tension method) và đối chiếu tiêu chuẩn thiết kế liên quan.

Câu hỏi thường gặp

Long đền lò xo xẻ rãnh có thực sự chống nới lỏng hiệu quả không?

Theo nhiều nghiên cứu và thử nghiệm rung động trong ngành cơ khí, hiệu quả chống nới lỏng của long đền lò xo xẻ rãnh thường khá hạn chế một khi đã bị ép phẳng ở lực siết tiêu chuẩn, nên với mối ghép chịu rung động mạnh, không nên chỉ dựa vào loại long đền này.

Long đền Belleville có luôn tốt hơn long đền lò xo trong mọi trường hợp không?

Không hẳn — long đền Belleville thường vượt trội hơn về khả năng duy trì lực kẹp và tính toán chính xác, nhưng chi phí cao hơn và cần tính toán kỹ thuật phù hợp; với mối ghép dân dụng tải nhẹ, long đền lò xo vẫn là lựa chọn đủ dùng và tiết kiệm chi phí.

Có thể xếp chồng nhiều long đền Belleville để tăng lực không?

Có. Long đền Belleville có thể xếp chồng song song (tăng lực, giữ nguyên độ võng) hoặc nối tiếp (tăng độ võng, giữ nguyên lực), tùy theo yêu cầu thiết kế cụ thể của mối ghép.

Vì sao long đền lò xo xẻ rãnh vẫn phổ biến dù có hạn chế?

Vì giá thành rẻ, dễ tìm mua, dễ lắp đặt và đủ đáp ứng yêu cầu cho phần lớn mối ghép dân dụng hoặc tải nhẹ không đòi hỏi độ tin cậy chống nới lỏng ở mức cao.

Long đền Belleville có thay thế được đai ốc tự hãm không?

Không hoàn toàn tương đương — long đền Belleville chủ yếu giúp duy trì lực kẹp ổn định hơn khi có dịch chuyển nhỏ trong mối ghép, còn đai ốc tự hãm tạo ma sát trực tiếp trên ren để chống xoay; với ứng dụng đòi hỏi độ an toàn cao, hai giải pháp này thường được cân nhắc kết hợp thay vì thay thế lẫn nhau.

Kết luận

So với long đền lò xo xẻ rãnh truyền thống, long đền đĩa Belleville nhìn chung được đánh giá giữ lực kẹp ổn định và đáng tin cậy hơn trong điều kiện rung động hoặc thay đổi nhiệt độ, nhờ hành trình đàn hồi dài hơn và lực đàn hồi có thể tính toán chính xác. Tuy nhiên, long đền lò xo xẻ rãnh vẫn có chỗ đứng nhờ chi phí thấp và đủ dùng cho các mối ghép tải nhẹ, không đòi hỏi kỹ thuật khắt khe. Với mối ghép chịu tải trọng động quan trọng, nên cân nhắc long đền Belleville hoặc kết hợp thêm các giải pháp chống nới lỏng khác thay vì chỉ dựa vào một loại long đền duy nhất.

Nguồn tham khảo: Kiến thức cơ khí phổ thông về long đền đàn hồi và các nghiên cứu kỹ thuật về chống nới lỏng mối ghép ren (bao gồm các thử nghiệm rung động dạng Junker được trích dẫn rộng rãi trong tài liệu kỹ thuật cơ khí); nên đối chiếu thêm tài liệu kỹ thuật chuyên sâu hoặc tiêu chuẩn liên quan (ISO, DIN) khi áp dụng cho thiết kế mối ghép cụ thể.
