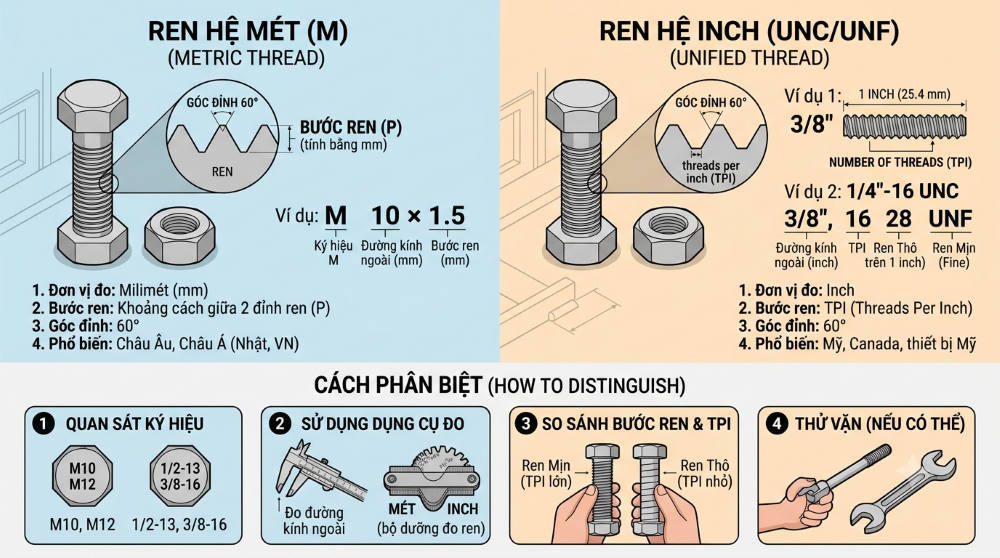

Ren Hệ Mét (M) vs Ren Hệ Inch (UNC/UNF): Cách Phân Biệt Nhanh

Giới thiệu nhanh

Ren hệ mét (Metric, ký hiệu M) và ren hệ inch (Unified, gồm UNC - ren thô và UNF - ren mịn) là hai hệ thống đo lường ren vít phổ biến nhất thế giới, khác nhau chủ yếu ở đơn vị đo và cách biểu thị bước ren. Dù cùng dùng góc ren 60 độ và có một số kích thước đường kính khá gần nhau, hai hệ ren này hoàn toàn không lắp lẫn được cho nhau.

Trả lời nhanh: Cách phân biệt nhanh nhất là nhìn vào ký hiệu: ren hệ mét luôn có chữ "M" đứng trước một số (ví dụ M8, M10), đơn vị là milimet; ren hệ inch dùng phân số hoặc số hiệu kèm "UNC"/"UNF" (ví dụ 1/4-20 UNC, #10-32 UNF), đơn vị là inch. Nếu không có ký hiệu, có thể dùng thước cặp đo đường kính và dưỡng đo ren để xác định chính xác.

Bảng so sánh nhanh (Fact Sheet)

Ren hệ mét (Metric Thread) là gì?

Ren hệ mét là hệ thống ren theo tiêu chuẩn ISO, sử dụng đơn vị milimet cho cả đường kính danh nghĩa lẫn bước ren (pitch — khoảng cách giữa hai đỉnh ren liền kề). Ký hiệu điển hình gồm chữ "M" theo sau là đường kính danh nghĩa, ví dụ M8 nghĩa là đường kính ngoài danh nghĩa 8mm. Nếu cần chỉ rõ bước ren, ký hiệu sẽ có thêm số bước ren, ví dụ M8x1.25 (bước ren 1,25mm) — nếu không ghi bước ren, mặc định thường hiểu là bước ren thô tiêu chuẩn (coarse) cho đường kính đó.

Ren hệ inch (UNC/UNF) là gì?

Ren hệ inch, chính thức gọi là hệ ren thống nhất (Unified Thread Standard), sử dụng đơn vị inch cho đường kính và số ren trên một inch (TPI - Threads Per Inch) để biểu thị bước ren, thay vì đo trực tiếp khoảng cách giữa hai đỉnh ren như hệ mét. Hệ này có hai biến thể chính:

•    UNC (Unified National Coarse): ren thô, bước ren lớn hơn (số TPI thấp hơn), phổ biến cho ứng dụng thông thường, dễ lắp ráp nhanh, chống trờn ren tốt hơn trong vật liệu mềm

•    UNF (Unified National Fine): ren mịn, bước ren nhỏ hơn (số TPI cao hơn), cho diện tích tiếp xúc ren lớn hơn ở cùng đường kính, thường dùng khi cần độ chính xác cao hoặc chịu rung động tốt hơn

Ký hiệu điển hình gồm đường kính (theo phân số inch như 1/4, 3/8, 1/2 hoặc số hiệu như #6, #8, #10 cho kích thước nhỏ) kèm theo số TPI và loại ren, ví dụ "1/4-20 UNC" nghĩa là đường kính 1/4 inch, 20 ren trên mỗi inch, theo tiêu chuẩn UNC.

Khác nhau ở đâu? (So sánh chi tiết)

1. Về đơn vị đo và cách tính bước ren

Ren hệ mét đo bước ren trực tiếp bằng khoảng cách (mm) giữa hai đỉnh ren liền kề — số càng nhỏ, ren càng mịn (khoảng cách giữa các ren càng gần nhau). Ren hệ inch đo bước ren gián tiếp qua số ren trên một inch (TPI) — số càng lớn, ren càng mịn (nhiều ren hơn trên cùng một đoạn chiều dài). Đây là điểm dễ gây nhầm lẫn nhất: hai hệ đo bước ren theo chiều ngược nhau về mặt con số.

2. Về góc ren và biên dạng

Cả ren hệ mét (theo ISO 68-1) và ren hệ inch Unified (UNC/UNF) đều dùng góc ren 60 độ với biên dạng đỉnh ren phẳng, chân ren bo tròn — khá giống nhau về hình dạng tổng thể. Đây cũng là lý do khiến nhiều người lầm tưởng có thể lắp lẫn hai hệ ren này, khác với trường hợp ren ống Whitworth/BSW cũ dùng góc 55 độ rõ ràng khác biệt.

3. Về khả năng lắp lẫn

Mặc dù góc ren giống nhau, ren hệ mét và hệ inch không lắp lẫn được vì đường kính danh nghĩa và bước ren của hai hệ được xây dựng trên hai bộ tiêu chuẩn kích thước độc lập, hiếm khi trùng khớp chính xác tuyệt đối. Một số cặp kích thước có đường kính khá gần nhau (chênh lệch chỉ vài phần trăm milimet) khiến bulong hệ này có thể vặn được một phần vào ren hệ kia, nhưng không khớp hoàn toàn — dễ gây trờn ren, kẹt ren hoặc lỏng lẻo nếu cố dùng lẫn.

4. Về khu vực và ngành sử dụng

Ren hệ mét được dùng phổ biến ở châu Âu, châu Á và phần lớn các quốc gia áp dụng tiêu chuẩn ISO. Ren hệ inch (UNC/UNF) phổ biến chủ yếu tại Bắc Mỹ, đồng thời vẫn được dùng trong một số ngành công nghiệp đặc thù mang tính toàn cầu như hàng không, quốc phòng, do lịch sử hình thành tiêu chuẩn của các ngành này.

Những cặp kích thước dễ gây nhầm lẫn

Một số đường kính giữa hai hệ ren khá gần nhau, dễ khiến người dùng lầm tưởng có thể thay thế cho nhau:

Các giá trị quy đổi chỉ mang tính tham khảo gần đúng để nhận diện sự tương đồng về đường kính; không nên dùng để thay thế lắp lẫn giữa hai hệ ren vì bước ren và dung sai thực tế khác nhau.

Cách phân biệt nhanh trên thực tế

•    Đọc ký hiệu trên bao bì hoặc đầu bulong: chữ "M" kèm số là hệ mét; phân số hoặc số hiệu kèm "UNC"/"UNF" là hệ inch

•    Dùng thước cặp đo đường kính ngoài chính xác đến 0,01mm, đối chiếu với bảng kích thước tiêu chuẩn của cả hai hệ để xác định hệ nào khớp hơn

•    Dùng dưỡng đo ren (thread pitch gauge) để đo trực tiếp bước ren hoặc đếm số ren trong một đoạn chiều dài nhất định, so sánh với bảng tra cứu pitch (mm) hoặc TPI tương ứng

•    Thử vặn nhẹ với đai ốc hệ mét và hệ inch đã biết rõ nguồn gốc — nếu vặn khớp êm, đúng hệ; nếu vặn cứng, kẹt hoặc rơ lỏng bất thường, khả năng cao là khác hệ ren

Câu hỏi thường gặp

M8 có lắp được với bulong 5/16 inch không?

Không nên, dù đường kính hai loại khá gần nhau (8mm so với khoảng 7,94mm), bước ren của hai hệ khác nhau nên không khớp chính xác, dễ gây trờn ren hoặc lỏng lẻo nếu cố lắp lẫn.

UNC và UNF khác nhau thế nào ngoài số TPI?

Ngoài bước ren khác nhau (UNC thô hơn, UNF mịn hơn), UNF thường được ưu tiên trong các ứng dụng cần độ chính xác cao hoặc chịu rung động tốt hơn nhờ diện tích tiếp xúc ren lớn hơn, trong khi UNC phổ biến hơn cho ứng dụng thông thường nhờ lắp ráp nhanh và ít trờn ren trong vật liệu mềm.

Làm sao biết một bulong không rõ nguồn gốc là ren mét hay ren inch?

Cách chính xác nhất là dùng thước cặp đo đường kính và dưỡng đo ren để xác định bước ren, sau đó đối chiếu với bảng tra cứu tiêu chuẩn của cả hai hệ; quan sát bằng mắt hoặc ước lượng thường không đủ chính xác với các kích thước gần giống nhau.

Vì sao ren hệ mét và hệ inch cùng góc 60 độ mà vẫn không lắp lẫn được?

Vì góc ren chỉ là một trong nhiều yếu tố quyết định độ khớp — đường kính danh nghĩa, bước ren (pitch/TPI) và dung sai chế tạo của hai hệ được xây dựng trên hai bộ tiêu chuẩn kích thước độc lập, nên dù hình dạng răng ren tương tự, kích thước thực tế vẫn không trùng khớp hoàn toàn.

Có dụng cụ nào chuyển đổi nhanh giữa hai hệ ren không?

Không có dụng cụ chuyển đổi vật lý giữa hai hệ ren khác nhau trên cùng một bulong, nhưng có thể dùng đầu nối chuyển đổi ren (thread adapter) chuyên dụng nếu cần kết nối hai chi tiết thuộc hai hệ ren khác nhau, thay vì cố lắp trực tiếp.

Kết luận

Ren hệ mét (M) và ren hệ inch (UNC/UNF) khác nhau chủ yếu ở đơn vị đo (milimet so với inch) và cách biểu thị bước ren (pitch tính bằng mm so với số ren trên một inch - TPI), dù cùng sử dụng góc ren 60 độ. Một số kích thước đường kính giữa hai hệ khá gần nhau, dễ gây nhầm lẫn, nhưng thực tế không lắp lẫn được do khác biệt về bước ren và dung sai. Cách phân biệt đáng tin cậy nhất là đọc ký hiệu trên sản phẩm hoặc đo trực tiếp bằng thước cặp và dưỡng đo ren, thay vì chỉ ước lượng bằng mắt.

Nguồn tham khảo: Tiêu chuẩn ren hệ mét ISO 68-1/ISO 261 và tiêu chuẩn ren hệ inch Unified Thread Standard (ASME B1.1); nên đối chiếu thêm bảng tra cứu kích thước đầy đủ hoặc dưỡng đo ren chuyên dụng khi áp dụng cho công việc thực tế.
