Bulong T-Head Dùng Cho Rãnh Chữ T Trên Bàn Máy CNC

Giới thiệu nhanh

Bulong T-head (bulong đầu chữ T, hay T-slot bolt) là loại bulong chuyên dụng có phần đầu hình chữ nhật thay vì hình lục giác hay tròn thông thường, được thiết kế để trượt vừa khít vào rãnh chữ T (T-slot) tiêu chuẩn trên bàn máy phay, máy CNC hoặc bàn gá đồ gá công nghiệp. Nhờ hình dạng đặc biệt này, bulong có thể trượt dọc theo rãnh đến vị trí mong muốn rồi khóa chặt bằng cách xoay hoặc siết đai ốc, giúp cố định đồ gá, phôi gia công một cách linh hoạt mà không cần khoan lỗ cố định trên bàn máy.

Trả lời nhanh: Cần chọn bulong T-head có kích thước đầu khớp chính xác với bề rộng rãnh T của bàn máy đang sử dụng (thường theo tiêu chuẩn DIN 650 cho rãnh và DIN 787 cho bulong), đồng thời chọn cấp bền đủ cao để chịu được lực cắt gọt trong quá trình gia công, tránh dùng bulong đầu tròn thông thường vì không thể khóa được trong rãnh chữ T.

Bảng kích thước bulong theo bề rộng rãnh T (Fact Sheet)

Bảng trên mang tính tham khảo chung theo tương quan phổ biến giữa bề rộng rãnh T (DIN 650) và đường kính bulong T-head (DIN 787); kích thước rãnh T thực tế trên từng máy cụ thể có thể khác nhau tùy nhà sản xuất, nên đo đạc hoặc tra cứu tài liệu kỹ thuật của máy trước khi đặt mua bulong.

Cấu tạo và nguyên lý hoạt động

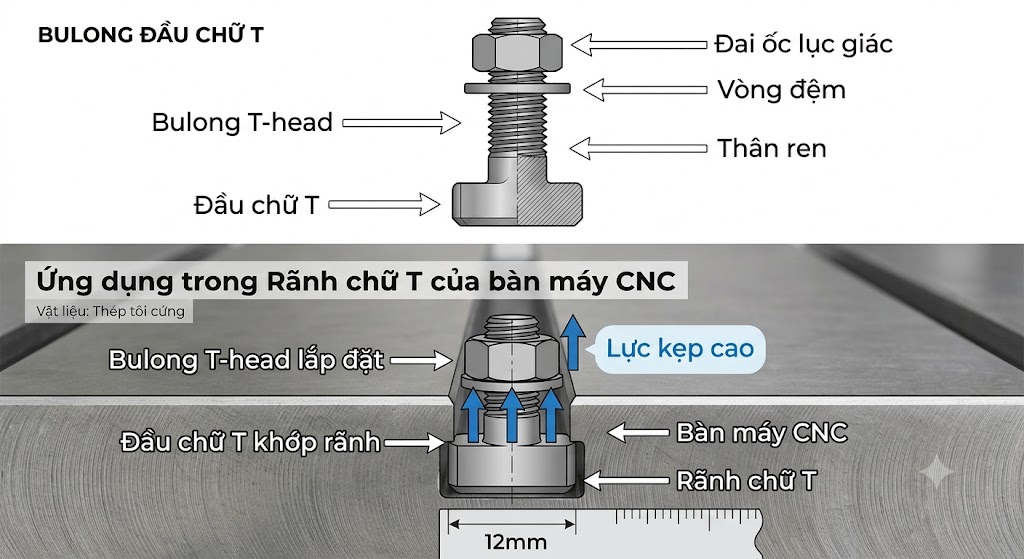

Bulong T-head gồm hai phần chính: phần đầu hình chữ nhật (T-head) có kích thước vừa khít với phần đáy rộng của rãnh chữ T, và phần thân có ren để bắt đai ốc hoặc siết trực tiếp tùy thiết kế bàn máy. Rãnh chữ T trên bàn máy có mặt cắt ngang hình chữ T ngược — phần trên hẹp (nơi thân bulong đi qua) và phần đáy rộng hơn (nơi đầu bulong nằm và khóa lại). Khi lắp đặt, đầu bulong được đưa vào rãnh từ điểm mở ở đầu bàn máy hoặc xoay 90 độ để lùa vào từ khe hẹp phía trên (tùy thiết kế), sau đó trượt dọc rãnh đến vị trí cần thiết. Vì đầu bulong rộng hơn khe hở phía trên, nó không thể bị kéo thẳng ra theo phương vuông góc mà chỉ có thể trượt dọc theo rãnh hoặc xoay ra đúng tại điểm mở — đây chính là cơ chế giữ chặt đặc trưng của loại bulong này.

Yêu cầu kỹ thuật khi chọn bulong T-head

1. Kích thước đầu chữ T phải khớp chính xác với rãnh

Kích thước đầu bulong cần vừa khít với bề rộng đáy rãnh T của bàn máy — quá lỏng sẽ gây rơ, rung lắc khi gia công (ảnh hưởng trực tiếp đến độ chính xác chi tiết), quá chặt sẽ khó trượt hoặc gây kẹt khi lắp đặt, di chuyển vị trí đồ gá.

2. Cấp bền phù hợp với lực cắt gọt

Trong quá trình gia công CNC, đặc biệt là phay hoặc khoan với lực cắt lớn, bulong T-head phải chịu lực kéo và lực cắt đáng kể để giữ chặt đồ gá không bị xê dịch. Nên chọn bulong cấp bền cao (thường từ 8.8 trở lên, tùy tải trọng gia công cụ thể) thay vì bulong cấp bền thấp dễ biến dạng hoặc gãy khi chịu lực cắt gọt lớn.

3. Chiều dài đầu chữ T đủ diện tích chịu lực

Chiều dài phần đầu chữ T (theo phương dọc rãnh) cần đủ lớn để phân bố lực đều lên thành rãnh, tránh tập trung ứng suất gây nứt hoặc mòn rãnh T trên bàn máy theo thời gian sử dụng lâu dài.

4. Vật liệu và xử lý bề mặt phù hợp môi trường xưởng gia công

Vì thường sử dụng trong nhà xưởng, không tiếp xúc trực tiếp thời tiết khắc nghiệt, bulong T-head thường được làm từ thép hợp kim cường độ cao với lớp mạ đen hoặc phosphate chống gỉ nhẹ là đủ dùng; với xưởng có độ ẩm cao hoặc dùng dung dịch làm mát gốc nước thường xuyên, có thể cân nhắc lớp phủ chống gỉ tốt hơn.

Cách lắp đặt bulong T-head cơ bản

•    Xác định kích thước rãnh T trên bàn máy (bề rộng đáy rãnh, bề rộng khe hở phía trên) để chọn đúng cỡ bulong tương ứng

•    Đưa đầu bulong vào rãnh từ điểm mở ở đầu bàn máy (phổ biến nhất) hoặc xoay 90 độ để lùa qua khe hẹp tùy thiết kế rãnh cụ thể

•    Trượt bulong dọc theo rãnh đến vị trí cần cố định đồ gá hoặc phôi gia công

•    Đặt đồ gá lên bàn máy, lồng bulong qua lỗ tương ứng trên đồ gá

•    Siết đai ốc hoặc vặn trực tiếp (tùy loại bulong) với mô-men lực phù hợp, đảm bảo đồ gá được giữ chặt, không xê dịch trong quá trình gia công

Những sai lầm cần tránh

•    Dùng bulong đầu tròn hoặc bulong lục giác thông thường thay cho bulong T-head chuyên dụng, vì đầu tròn không thể khóa chặt trong rãnh chữ T, dễ bị kéo tuột ra khi chịu lực

•    Chọn sai kích thước đầu chữ T so với bề rộng rãnh T thực tế của máy, gây rơ lỏng hoặc không lắp vừa

•    Dùng cấp bền quá thấp so với lực cắt gọt thực tế, dẫn đến bulong biến dạng hoặc gãy trong quá trình gia công, gây xê dịch phôi và có thể làm hỏng chi tiết hoặc dao cắt

•    Không kiểm tra định kỳ tình trạng bulong và rãnh T, đặc biệt sau thời gian dài sử dụng, vì rãnh T có thể bị mòn rộng ra khiến bulong cũ không còn khít như ban đầu

Câu hỏi thường gặp

Có thể dùng bulong lục giác thông thường thay cho bulong T-head không?

Không thể, vì bulong lục giác có đầu tròn hoặc lục giác không khớp với hình dạng rãnh chữ T và không thể khóa chặt trong rãnh — chỉ có bulong T-head với đầu hình chữ nhật đặc thù mới hoạt động đúng nguyên lý của rãnh chữ T.

Làm sao biết kích thước rãnh T trên bàn máy CNC của mình?

Có thể đo trực tiếp bề rộng đáy rãnh bằng thước cặp, hoặc tra cứu tài liệu kỹ thuật/catalogue của nhà sản xuất máy, vì kích thước rãnh T thường được ghi rõ trong thông số kỹ thuật của bàn máy.

Bulong T-head bị rơ trong rãnh có ảnh hưởng gì đến gia công không?

Có, bulong bị rơ lỏng trong rãnh có thể gây rung lắc đồ gá trong quá trình gia công, ảnh hưởng trực tiếp đến độ chính xác kích thước và độ hoàn thiện bề mặt của chi tiết gia công, nên cần chọn đúng kích thước khớp với rãnh.

Có cần bôi trơn rãnh T khi dùng bulong T-head không?

Có thể bôi một lớp dầu hoặc mỡ mỏng để bulong trượt dễ dàng hơn trong rãnh và hạn chế gỉ sét, đặc biệt ở xưởng có độ ẩm cao hoặc dùng dung dịch làm mát gốc nước thường xuyên tiếp xúc với bàn máy.

Tại sao cần chọn cấp bền cao cho bulong T-head trong gia công CNC?

Vì lực cắt gọt trong gia công CNC, đặc biệt là phay với tốc độ và lượng ăn dao lớn, có thể tạo ra lực kéo và lực cắt đáng kể lên các điểm cố định đồ gá; bulong cấp bền thấp dễ biến dạng hoặc gãy, gây xê dịch phôi và tiềm ẩn nguy cơ hỏng chi tiết hoặc dao cắt, thậm chí mất an toàn khi vận hành.

Kết luận

Bulong T-head là chi tiết không thể thiếu để cố định đồ gá và phôi gia công trên bàn máy phay, máy CNC có rãnh chữ T tiêu chuẩn, nhờ thiết kế đầu hình chữ nhật đặc thù cho phép trượt và khóa chặt trong rãnh. Chọn đúng kích thước khớp với rãnh T của máy và cấp bền phù hợp với lực cắt gọt thực tế là hai yếu tố quan trọng nhất để đảm bảo đồ gá được giữ chặt, ổn định trong suốt quá trình gia công, tránh sai số kích thước hoặc sự cố xê dịch phôi ngoài ý muốn.

Nguồn tham khảo: Kiến thức cơ khí chế tạo và gia công CNC phổ thông về bulong T-head và rãnh chữ T tiêu chuẩn (tham chiếu DIN 650, DIN 787); nên đối chiếu thêm thông số kỹ thuật cụ thể của bàn máy và catalogue nhà sản xuất khi áp dụng thực tế.
