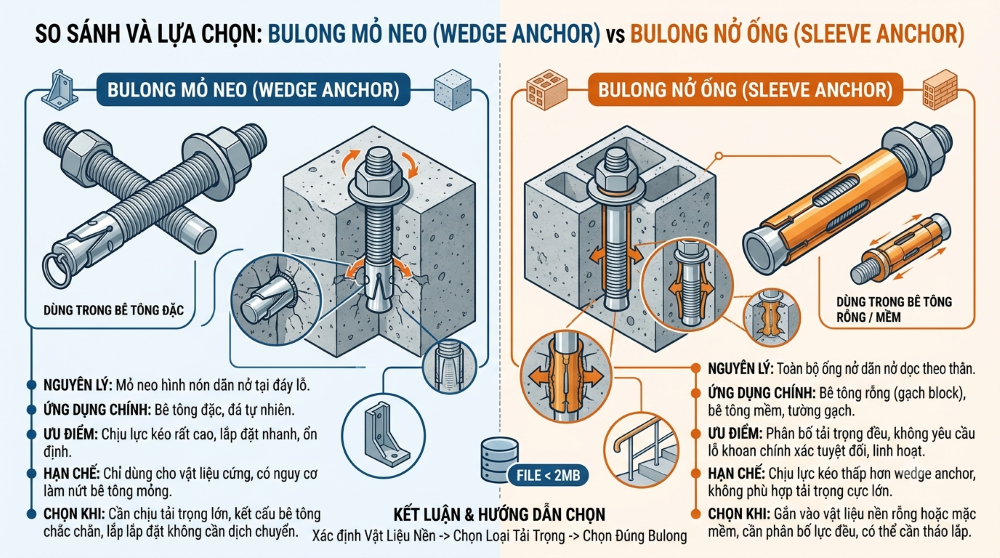

Bulong Mỏ Neo (Wedge Anchor) vs Bulong Nở Ống (Sleeve Anchor): Chọn Đúng Loại

Giới thiệu nhanh

Bulong mỏ neo (wedge anchor) và bulong nở ống (sleeve anchor) đều là loại bulong neo lắp đặt sau khi bê tông đã đông cứng (post-installed anchor), nhưng khác nhau ở cơ chế neo giữ, vật liệu nền phù hợp và khả năng chịu tải. Bulong mỏ neo dùng kẹp nêm bung ra khi siết để bám chặt vào bê tông đặc chắc, cho khả năng chịu tải cao hơn; bulong nở ống dùng một ống kim loại nở đều theo chiều ngang, linh hoạt hơn với nhiều loại vật liệu nền nhưng khả năng chịu tải thường thấp hơn.

Trả lời nhanh: Nếu neo vào bê tông đặc chắc và cần chịu tải trọng lớn (kết cấu thép, máy móc), chọn bulong mỏ neo. Nếu cần lắp vào nhiều loại vật liệu nền khác nhau (bê tông, gạch, đá) với tải trọng nhẹ đến trung bình (lan can nhẹ, biển báo, kệ), bulong nở ống là lựa chọn linh hoạt và dễ thi công hơn.

Bảng so sánh nhanh (Fact Sheet)

Bulong mỏ neo (Wedge Anchor) là gì?

Bulong mỏ neo là loại bulong nở cơ học gồm một thanh ren, một kẹp nêm (wedge clip) hình côn lắp gần phần mũi, cùng đai ốc và long đền ở đầu ren phía ngoài. Khi lắp đặt, bulong được đưa vào lỗ khoan sẵn trong bê tông, sau đó siết đai ốc khiến thanh ren bị kéo lên trên trong khi kẹp nêm bị giữ lại phía dưới, tạo lực ép khiến kẹp nêm bung ra và bám chặt vào thành lỗ khoan. Đây là loại bulong neo được đánh giá cho khả năng chịu tải cao khi lắp đúng vào bê tông đặc chắc.

Bulong nở ống (Sleeve Anchor) là gì?

Bulong nở ống gồm một bulong hoặc vít nằm bên trong một ống kim loại nở (expansion sleeve) bao quanh thân. Khi siết đai ốc hoặc đóng bulong vào đúng vị trí, phần đầu côn bên trong kéo ống nở giãn ra đều theo chiều ngang, ép chặt vào thành lỗ khoan trên toàn bộ chiều dài ống. Nhờ cơ chế nở đều và không đòi hỏi bê tông phải đặc chắc tuyệt đối như bulong mỏ neo, bulong nở ống có thể dùng linh hoạt hơn trên nhiều loại vật liệu nền như gạch đặc, gạch block hoặc đá tự nhiên, bên cạnh bê tông.

Khác nhau ở đâu? (So sánh chi tiết)

1. Về cơ chế neo giữ

Bulong mỏ neo tạo lực neo tập trung tại vị trí kẹp nêm gần mũi bulong — lực bám phụ thuộc nhiều vào độ đặc chắc của bê tông tại điểm đó. Bulong nở ống tạo lực neo phân bố đều hơn dọc theo chiều dài ống nở, giúp giảm sự phụ thuộc vào một điểm duy nhất trong vật liệu nền.

2. Về khả năng chịu tải

Ở cùng đường kính và độ sâu khoan, bulong mỏ neo thường đạt khả năng chịu tải kéo và cắt cao hơn bulong nở ống khi lắp đúng vào bê tông đặc chắc, đạt tiêu chuẩn — đây là lý do bulong mỏ neo thường được ưu tiên cho các kết cấu chịu lực quan trọng như chân cột thép, đế máy công nghiệp. Bulong nở ống phù hợp hơn với các ứng dụng tải trọng nhẹ đến trung bình.

3. Về vật liệu nền phù hợp

Bulong mỏ neo chủ yếu được thiết kế và phê duyệt cho bê tông đặc chắc (một số loại có phê duyệt riêng cho bê tông đã nứt - cracked concrete). Bulong nở ống linh hoạt hơn, có thể dùng được cho nhiều loại vật liệu nền khác nhau như gạch đặc, gạch block, đá tự nhiên, ngoài bê tông — phù hợp cho các công trình có vật liệu nền đa dạng.

4. Về độ phức tạp khi lắp đặt

Cả hai loại đều yêu cầu khoan lỗ đúng đường kính và làm sạch bụi trong lỗ khoan trước khi lắp. Tuy nhiên, bulong mỏ neo thường nhạy cảm hơn với độ sâu khoan và độ đặc chắc của bê tông để đạt đúng lực neo thiết kế, trong khi bulong nở ống nhìn chung dễ lắp đặt hơn và ít yêu cầu khắt khe hơn về điều kiện vật liệu nền.

Hướng dẫn lắp đặt cơ bản

Lắp đặt bulong mỏ neo

•     Khoan lỗ đúng đường kính và độ sâu theo khuyến nghị của nhà sản xuất (thường sâu hơn đường kính bulong một khoảng nhất định để đảm bảo lực neo)

•     Vệ sinh sạch bụi trong lỗ khoan bằng cách thổi khí hoặc dùng chổi chuyên dụng

•     Đóng bulong vào lỗ đến độ sâu quy định, đảm bảo phần kẹp nêm nằm đúng vị trí trong bê tông

•     Siết đai ốc theo mô-men lực khuyến nghị để kẹp nêm bung ra và tạo lực neo đúng thiết kế

Lắp đặt bulong nở ống

•     Khoan lỗ đúng đường kính theo khuyến nghị, có thể không cần độ sâu lớn như bulong mỏ neo tùy loại sản phẩm

•     Vệ sinh sạch bụi trong lỗ khoan trước khi lắp

•     Đưa bulong (đã lắp sẵn ống nở) vào lỗ đến độ sâu quy định

•     Siết đai ốc hoặc vặn bulong để ống nở giãn ra và ép chặt vào thành lỗ khoan

Nên chọn loại nào?

Với kết cấu chịu tải trọng quan trọng về an toàn, nên chọn bulong nở có báo cáo thử nghiệm hoặc chứng nhận phù hợp (như ICC-ES, ETA hoặc tiêu chuẩn tương đương), tính toán tải trọng theo khuyến nghị của nhà sản xuất, và đối chiếu thêm tiêu chuẩn thiết kế kết cấu hiện hành, thay vì chỉ chọn theo kinh nghiệm thi công thông thường.

Câu hỏi thường gặp

Bulong mỏ neo và bulong nở ống, loại nào chịu lực tốt hơn?

Ở cùng đường kính và điều kiện lắp đặt vào bê tông đặc chắc đạt tiêu chuẩn, bulong mỏ neo thường đạt khả năng chịu tải kéo và cắt cao hơn bulong nở ống, nên thường được ưu tiên cho kết cấu chịu lực quan trọng.

Bulong nở ống có dùng được cho bê tông không?

Có, bulong nở ống vẫn dùng tốt cho bê tông, đồng thời có thêm ưu điểm linh hoạt khi dùng được cho các vật liệu nền khác như gạch đặc, gạch block, đá tự nhiên mà bulong mỏ neo không được thiết kế chuyên cho các vật liệu này.

Có thể dùng bulong mỏ neo cho gạch hoặc đá tự nhiên không?

Không nên, vì bulong mỏ neo được thiết kế và phê duyệt chủ yếu cho bê tông đặc chắc; dùng trên gạch hoặc đá có thể không đạt lực neo thiết kế do vật liệu không đủ độ đặc chắc để kẹp nêm bám chặt.

Bulong mỏ neo có dùng được cho bê tông đã nứt không?

Một số loại bulong mỏ neo có phê duyệt riêng cho bê tông đã nứt (cracked concrete), nhưng không phải tất cả sản phẩm đều đạt tiêu chuẩn này; cần kiểm tra thông số kỹ thuật và chứng nhận cụ thể của sản phẩm trước khi áp dụng cho trường hợp này.

Độ sâu khoan có quan trọng với cả hai loại bulong không?

Có, độ sâu khoan đúng theo khuyến nghị của nhà sản xuất là yếu tố quan trọng với cả hai loại để đạt lực neo thiết kế, dù bulong mỏ neo thường nhạy cảm hơn với sai lệch độ sâu so với bulong nở ống.

Kết luận

Bulong mỏ neo và bulong nở ống đều là giải pháp neo lắp đặt sau phổ biến, nhưng phù hợp với những tình huống khác nhau: bulong mỏ neo cho khả năng chịu tải cao hơn khi neo vào bê tông đặc chắc, phù hợp kết cấu chịu lực quan trọng; bulong nở ống linh hoạt hơn với nhiều loại vật liệu nền và phù hợp tải trọng nhẹ đến trung bình. Chọn đúng loại cần dựa trên vật liệu nền thực tế và yêu cầu tải trọng của công trình, kết hợp tuân thủ hướng dẫn lắp đặt của nhà sản xuất để đảm bảo an toàn.

Nguồn tham khảo: Kiến thức kết cấu xây dựng phổ thông về bulong neo cơ học lắp đặt sau (post-installed mechanical anchor); nên đối chiếu thêm báo cáo thử nghiệm, chứng nhận sản phẩm (ICC-ES, ETA...) và tiêu chuẩn thiết kế kết cấu hiện hành khi áp dụng cho công trình cụ thể.
