Vít Tự Khoan (TEK Screw): Cấu Tạo, Phân Loại Và Ứng Dụng Thực Tế

Giới thiệu nhanh

Vít tự khoan (TEK screw hay self-drilling screw) là loại vít có phần mũi được thiết kế như một mũi khoan thu nhỏ, cho phép tự xuyên qua tấm kim loại và tạo ren ngay trong một thao tác duy nhất, không cần khoan lỗ mồi trước. Vít tự khoan được phân loại chủ yếu theo kích cỡ mũi khoan (khả năng xuyên độ dày thép) và kiểu đầu vít, ứng dụng phổ biến nhất là lắp tôn, tấm lợp và kết cấu thép nhẹ.

Trả lời nhanh: Chọn vít tự khoan theo hai yếu tố chính: kích cỡ mũi khoan (số 1 đến số 5) phải phù hợp với độ dày thép nền cần bắn xuyên qua, và kiểu đầu vít (lục giác, đầu dù, đầu bake dẹt) phù hợp với vật liệu tấm lợp và yêu cầu thẩm mỹ/chống thấm.

Bảng phân loại theo mũi khoan (Fact Sheet)

Khoảng độ dày trong bảng chỉ mang tính tham khảo chung; thông số chính xác có thể khác nhau giữa các nhà sản xuất, nên kiểm tra catalogue cụ thể của từng thương hiệu trước khi thi công.

Vít tự khoan (TEK screw) là gì?

TEK screw là tên thương mại phổ biến (có nguồn gốc từ một số nhà sản xuất) dùng để chỉ chung nhóm vít tự khoan — loại vít có mũi được vát và mài rãnh giống mũi khoan xoắn, kết hợp với ren cắt phía trên. Khi vặn vào bề mặt kim loại, phần mũi khoan sẽ khoan xuyên qua vật liệu trước, ngay sau đó phần ren phía trên tiếp tục cắt ren và siết chặt, giúp rút ngắn quy trình lắp đặt so với việc phải khoan lỗ mồi rồi mới bắt vít riêng.

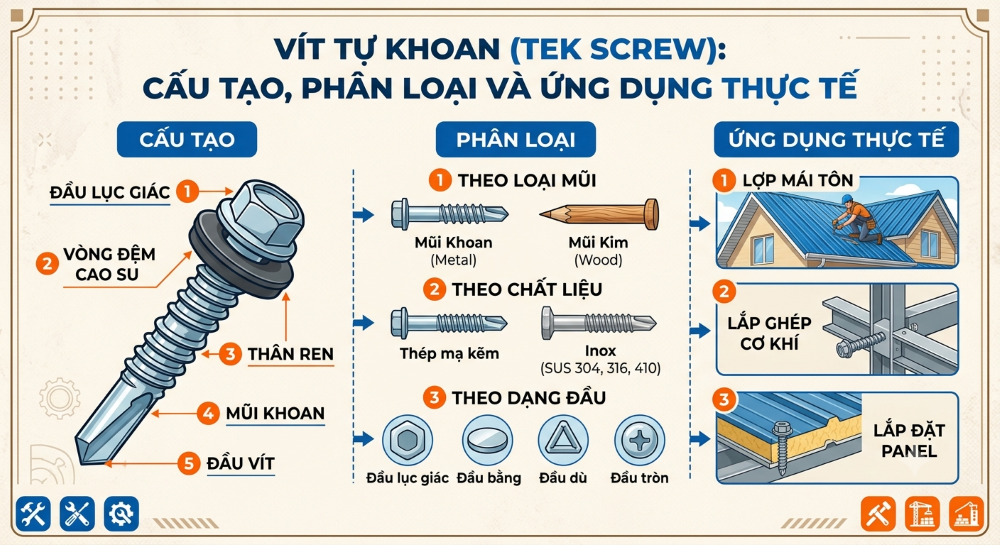

Cấu tạo của vít tự khoan

•    Mũi khoan (drill point): phần đầu nhọn có rãnh xoắn như mũi khoan, chịu trách nhiệm khoan xuyên qua vật liệu nền; chiều dài và hình dạng mũi khoan quyết định khả năng xuyên độ dày thép tối đa

•    Thân ren (thread): phần ren phía trên mũi khoan, cắt và bám vào lỗ vừa khoan để tạo lực siết; bước ren có thể khác nhau tùy vật liệu nền (thép, gỗ)

•    Cánh phá ren (wings, có ở một số loại mũi lớn): hai cánh nhỏ gắn gần mũi khoan, có tác dụng khoét rộng lỗ trước khi ren chạm vào vật liệu, giúp giảm mô-men xoắn cần thiết và tránh gãy mũi vít khi khoan qua thép dày; cánh sẽ tự gãy khi ren bắt đầu ăn vào thép

•    Đầu vít (head): phần trên cùng để lắp dụng cụ siết, có nhiều kiểu như lục giác, đầu dù, đầu bake dẹt tùy mục đích sử dụng

•    Lớp mạ/phủ bề mặt: thường được mạ kẽm, mạ hợp kim kẽm-nhôm hoặc sơn phủ để tăng khả năng chống gỉ, đặc biệt quan trọng với vít dùng ngoài trời

Phân loại vít tự khoan

Theo kích cỡ mũi khoan (số 1 đến số 5)

Đây là cách phân loại quan trọng nhất khi chọn vít tự khoan: mỗi số mũi khoan tương ứng với một khoảng độ dày thép nền tối đa mà vít có thể tự xuyên qua hiệu quả. Chọn mũi khoan quá nhỏ so với độ dày thép sẽ khiến vít khó xuyên, dễ gãy mũi hoặc trờn ren; chọn mũi quá lớn so với thép mỏng có thể làm lỗ khoan rộng hơn cần thiết, giảm lực bám ren.

Theo kiểu đầu vít

•    Đầu lục giác (Hex Washer Head): đầu 6 cạnh có vành, siết bằng đầu tuýp, phổ biến nhất cho vít bắn tôn kết cấu thép

•    Đầu dù (Wafer Head/Modified Truss Head): đầu bản rộng, bo tròn, giảm nứt vỡ vật liệu giòn, siết bằng vít bake

•    Đầu bake dẹt/chìm (Flat/Countersunk Head): đầu chìm, tạo bề mặt phẳng sau khi lắp, dùng khi cần bề mặt hoàn thiện gọn gàng

•    Đầu tròn (Pan Head): đầu tròn thấp, dùng cho một số ứng dụng lắp ráp tấm mỏng, phụ kiện nội thất kim loại

Theo vật liệu nền cần bắn

•    Vít tự khoan cho thép–thép: dùng bắn hai lớp kim loại vào nhau, ví dụ tôn vào xà gồ thép

•    Vít tự khoan cho thép–gỗ: có phần ren thưa hơn phía dưới mũi khoan để bám tốt vào gỗ sau khi mũi khoan xuyên qua lớp tôn phía trên

•    Vít tự khoan có long đền cao su: tích hợp sẵn vòng đệm cao su EPDM dưới đầu vít để chống thấm nước tại điểm bắn

Ứng dụng thực tế của vít tự khoan

•    Lợp mái tôn, vách tôn: bắn tấm tôn trực tiếp vào xà gồ thép hoặc xà gồ gỗ mà không cần khoan lỗ mồi, tiết kiệm thời gian thi công

•    Kết cấu thép nhẹ (Light Gauge Steel): liên kết các thanh thép hộp, thép hình trong khung nhà tiền chế, vách ngăn thạch cao trên khung thép

•    Lắp đặt tấm panel cách nhiệt (sandwich panel): cố định tấm panel vào khung kết cấu, thường dùng vít có long đền cao su để chống thấm

•    Gia công cơ khí, chế tạo tủ điện, vỏ máy: lắp ráp các chi tiết kim loại mỏng mà không cần công đoạn taro ren riêng

Cách chọn vít tự khoan phù hợp

Với công trình kết cấu thép quan trọng hoặc mái nhà xưởng quy mô lớn, nên tham khảo thông số kỹ thuật cụ thể của nhà sản xuất vít (khả năng chịu lực kéo, lực cắt, mật độ bắn khuyến nghị) thay vì chỉ chọn theo kinh nghiệm thi công thông thường.

Câu hỏi thường gặp

Vít tự khoan có cần khoan lỗ mồi trước không?

Không cần trong hầu hết trường hợp, vì phần mũi khoan của vít đã được thiết kế để tự xuyên qua vật liệu nền; tuy nhiên với thép rất dày vượt khả năng của mũi khoan, có thể cần khoan mồi hỗ trợ.

Tại sao một số vít tự khoan có cánh phá ren mà một số không có?

Cánh phá ren thường xuất hiện ở vít có mũi khoan lớn (số 3 trở lên), giúp khoét rộng lỗ trước khi ren ăn vào thép dày, giảm nguy cơ gãy mũi hoặc trờn ren; với thép mỏng, mũi khoan nhỏ hơn thường không cần cánh phá ren vì lực cản khi khoan đã đủ thấp.

Chọn sai kích cỡ mũi khoan thì sao?

Nếu mũi khoan quá nhỏ so với độ dày thép, vít khó xuyên qua, dễ gãy mũi hoặc trờn ren trong quá trình bắn; nếu mũi khoan quá lớn so với thép mỏng, lỗ khoan có thể rộng hơn cần thiết, làm giảm lực bám ren và độ chắc chắn của mối bắn.

Vít tự khoan TEK có dùng được cho gỗ không?

Có loại vít tự khoan chuyên dùng để bắn tôn lên xà gồ gỗ, với phần ren thưa hơn phía dưới mũi khoan để bám tốt vào gỗ sau khi mũi khoan đã xuyên qua lớp tôn kim loại phía trên.

Vít tự khoan có cần long đền cao su không?

Nên dùng long đền cao su cho các ứng dụng ngoài trời như lợp mái, vách tôn để chống thấm nước tại điểm bắn vít; với các ứng dụng trong nhà không tiếp xúc nước, có thể không cần thiết.

Kết luận

Vít tự khoan (TEK screw) là giải pháp lắp ráp nhanh cho kết cấu thép và tấm lợp nhờ cấu tạo mũi khoan tích hợp, giúp bỏ qua bước khoan lỗ mồi riêng. Việc chọn đúng loại cần dựa trên hai yếu tố chính: kích cỡ mũi khoan phù hợp với độ dày thép nền và kiểu đầu vít phù hợp với vật liệu tấm lợp cũng như yêu cầu chống thấm, thẩm mỹ của công trình.

Nguồn tham khảo: Kiến thức thi công cơ khí, kết cấu thép nhẹ phổ thông về vít tự khoan (self-drilling screw); nên đối chiếu thêm thông số kỹ thuật và khuyến nghị của nhà sản xuất khi áp dụng cho công trình cụ thể.
