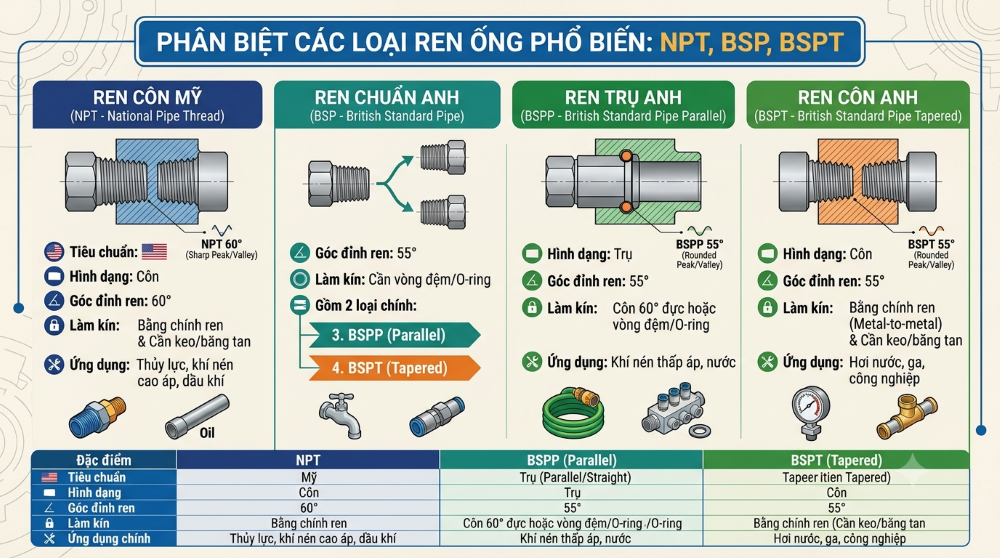

Ren NPT, BSP, BSPT: Phân Biệt Các Loại Ren Ống Phổ Biến

Giới thiệu nhanh

NPT, BSPP (thường gọi tắt là BSP) và BSPT là ba tiêu chuẩn ren ống phổ biến nhất trên thế giới, dùng cho các mối nối ống dẫn nước, khí, dầu và hệ thống thủy lực. NPT là tiêu chuẩn của Mỹ với ren côn góc 60°; BSPP là tiêu chuẩn Anh/ISO với ren thẳng góc 55°; BSPT cũng là tiêu chuẩn Anh/ISO nhưng dùng ren côn góc 55°. Dù nhìn bề ngoài có thể giống nhau, ba loại ren này không tương thích lắp lẫn cho nhau.

Trả lời nhanh: Cách phân biệt nhanh nhất là xác định khu vực tiêu chuẩn thiết bị đang dùng (Mỹ thường dùng NPT, châu Âu/Anh thường dùng BSP/BSPT) và kiểm tra ren là côn hay thẳng bằng mắt hoặc dụng cụ đo góc ren. Không nên lắp NPT với BSPT dù cả hai đều là ren côn, vì góc ren và bước ren khác nhau có thể gây rò rỉ hoặc hỏng ren.

Bảng so sánh nhanh (Fact Sheet)

Ren NPT là gì?

NPT (National Pipe Thread, cụ thể là NPT côn - National Pipe Taper) là tiêu chuẩn ren ống phổ biến tại Bắc Mỹ, có góc ren 60 độ và độ côn 1:16 (đường kính giảm dần theo chiều dài ren). Khả năng làm kín của ren NPT chủ yếu đến từ việc các mặt ren côn chèn ép chặt vào nhau khi siết, thường được hỗ trợ thêm bằng băng tan (PTFE tape) hoặc keo làm kín ren để đảm bảo kín hoàn toàn ở áp suất làm việc.

Ren BSPP (BSP thẳng) là gì?

BSPP (British Standard Pipe Parallel), thường được gọi tắt là BSP, là tiêu chuẩn ren ống thẳng (song song, không côn) theo hệ Anh/ISO 228, với góc ren 55 độ theo dạng Whitworth. Vì là ren thẳng, bản thân ren BSPP không tạo được lực chèn ép để làm kín như ren côn — mối nối cần dựa vào một gioăng, long đền làm kín (bonded seal) hoặc vòng O-ring đặt tại vai ren để ngăn rò rỉ.

Ren BSPT (BSP côn) là gì?

BSPT (British Standard Pipe Taper) cũng thuộc hệ tiêu chuẩn Anh/ISO 7, dùng góc ren 55 độ giống BSPP nhưng có độ côn tương tự NPT (khoảng 1:16). Nhờ là ren côn, BSPT có thể tự làm kín một phần nhờ lực chèn ép giữa các mặt ren, tương tự nguyên lý của NPT, dù hai loại này không lắp lẫn được cho nhau do khác góc ren và bước ren (số ren trên mỗi inch - TPI).

Khác nhau ở đâu? (So sánh chi tiết)

1. Về góc ren

NPT có góc ren 60 độ, trong khi cả BSPP và BSPT đều dùng góc ren 55 độ theo dạng Whitworth. Sự khác biệt góc ren này là lý do chính khiến NPT và BSPT không thể lắp khớp hoàn toàn với nhau dù cả hai đều là ren côn — nếu cố lắp lẫn, ren có thể vào được một phần nhưng không kín khít, dễ gây rò rỉ hoặc làm hỏng ren sau vài lần tháo lắp.

2. Về hình dạng côn hay thẳng

NPT và BSPT đều là ren côn, trong khi BSPP là ren thẳng. Ren côn tạo được lực chèn ép tự nhiên giúp hỗ trợ làm kín khi siết chặt, còn ren thẳng (BSPP) không có đặc tính này nên luôn cần thêm gioăng hoặc vòng đệm làm kín tại vai ren.

3. Về cơ chế làm kín

NPT và BSPT dựa chủ yếu vào sự chèn ép giữa các mặt ren côn (thường kết hợp thêm băng tan hoặc keo ren để tăng độ kín). BSPP dựa vào một chi tiết làm kín riêng biệt (gioăng, long đền bonded seal, hoặc O-ring) đặt tại mặt tựa vai ren, không dựa vào bản thân ren để làm kín.

4. Về khu vực và thiết bị sử dụng

NPT phổ biến trong các thiết bị, hệ thống ống nước, khí nén có nguồn gốc từ Bắc Mỹ. BSPP và BSPT phổ biến hơn ở châu Âu, Anh và nhiều quốc gia áp dụng tiêu chuẩn ISO, bao gồm một số thiết bị nhập khẩu từ châu Á theo tiêu chuẩn Anh.

Vì sao không nên lắp lẫn các loại ren này?

•    NPT và BSPT tuy đều là ren côn nhưng khác góc ren (60° so với 55°) và bước ren, khiến ren chỉ ăn khớp được một phần, dễ rò rỉ áp suất hoặc chất lỏng

•    Cố siết chặt ren không tương thích để cố "làm kín" có thể làm biến dạng hoặc phá hỏng ren của cả hai chi tiết, gây khó khăn khi cần thay thế phụ kiện sau này

•    Với hệ thống áp suất cao (khí nén, thủy lực), lắp sai loại ren tiềm ẩn rủi ro an toàn nghiêm trọng nếu mối nối bị bung hoặc rò rỉ đột ngột

•    BSPP cần gioăng làm kín riêng; nếu nhầm sang ren côn (NPT/BSPT) mà thiếu gioăng hoặc lắp sai cách, mối nối gần như chắc chắn sẽ rò rỉ

Cách nhận biết và kiểm tra loại ren

Với hệ thống áp suất cao hoặc mối nối quan trọng về an toàn (khí nén, thủy lực, đường ống công nghiệp), nên xác nhận chính xác loại ren bằng dưỡng đo ren chuyên dụng hoặc tài liệu kỹ thuật của nhà sản xuất trước khi lắp đặt, không nên chỉ ước lượng bằng mắt.

Câu hỏi thường gặp

NPT có lắp được với BSPT không?

Không nên, vì dù cả hai đều là ren côn nhưng khác góc ren (60° so với 55°) và bước ren, nên chỉ ăn khớp được một phần, dễ gây rò rỉ hoặc hỏng ren nếu cố lắp lẫn.

Vì sao ren BSPP cần gioăng còn NPT thì không bắt buộc?

Vì BSPP là ren thẳng, không tạo được lực chèn ép để tự làm kín như ren côn, nên cần một chi tiết làm kín riêng (gioăng, long đền, O-ring); NPT là ren côn, tự tạo được một phần độ kín nhờ các mặt ren chèn ép vào nhau, dù trong thực tế vẫn thường dùng thêm băng tan để tăng độ kín.

Làm sao phân biệt nhanh ren côn và ren thẳng?

Quan sát đường kính ren dọc theo chiều dài: ren côn (NPT, BSPT) có đường kính giảm dần rõ rệt từ gốc đến đỉnh, trong khi ren thẳng (BSPP) có đường kính đồng đều suốt chiều dài ren.

Ký hiệu G và R trên phụ kiện ống nghĩa là gì?

Ký hiệu "G" theo tiêu chuẩn ISO 228 chỉ ren BSPP (thẳng); ký hiệu "R" theo tiêu chuẩn ISO 7 chỉ ren BSPT (côn, đầu đực), còn "Rp" chỉ ren BSP thẳng dùng cho đầu cái ăn khớp với đầu đực côn R.

Có thể dùng adapter để chuyển đổi giữa NPT và BSP không?

Có, trên thị trường có các đầu chuyển đổi (adapter) chuyên dụng giữa NPT và BSP/BSPT, đây là giải pháp phù hợp hơn nhiều so với việc cố lắp trực tiếp hai loại ren không tương thích với nhau.

Kết luận

Ren NPT, BSPP và BSPT là ba tiêu chuẩn ren ống phổ biến nhưng khác nhau về góc ren (60° với NPT so với 55° của BSP/BSPT), hình dạng (côn với NPT và BSPT, thẳng với BSPP) và cơ chế làm kín. Dù có thể trông tương tự nhau, ba loại ren này không tương thích lắp lẫn — việc xác định đúng loại ren bằng dưỡng đo hoặc tài liệu kỹ thuật trước khi lắp đặt là bước quan trọng để tránh rò rỉ, hỏng ren hoặc rủi ro an toàn, đặc biệt với hệ thống áp suất cao.

Nguồn tham khảo: Tiêu chuẩn ren ống ANSI/ASME B1.20.1 (NPT) và ISO 228/ISO 7 (BSPP/BSPT); nên đối chiếu thêm bản tiêu chuẩn đầy đủ hoặc dưỡng đo ren chuyên dụng khi áp dụng cho hệ thống đường ống thực tế.
