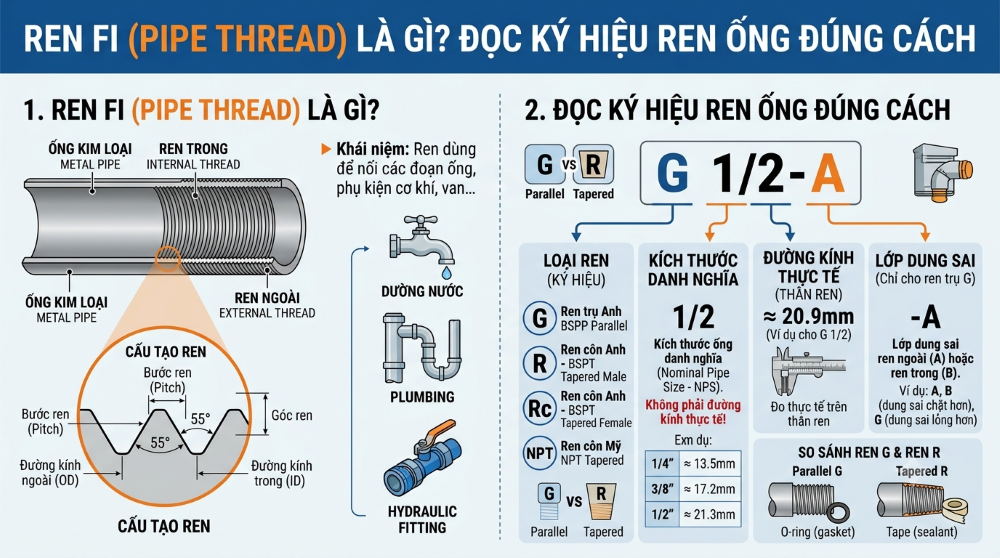

Ren Fi (Pipe Thread) Là Gì? Đọc Ký Hiệu Ren Ống Đúng Cách

Giới thiệu nhanh

"Ren fi" là cách gọi phổ biến (đôi khi viết tắt hoặc phát âm từ ký hiệu Phi, Φ) mà nhiều người dùng để chỉ chung kích thước ống và ren nối ống trên thị trường Việt Nam. Tuy nhiên, đây thực chất là hai khái niệm khác nhau: "Phi" (Φ) là ký hiệu chỉ đường kính ngoài của ống (đo bằng mm), còn "ren ống" (pipe thread như NPT, BSP, BSPT) là kiểu răng ren dùng để kết nối các đầu nối, van, phụ kiện với nhau. Hiểu rõ hai khái niệm này giúp tránh mua nhầm phụ kiện khi lắp đặt hệ thống ống nước.

Trả lời nhanh: Khi thấy ký hiệu như "Phi 27" hoặc "F27" trên ống, đó là đường kính ngoài của ống (khoảng 27mm), tương ứng với size danh nghĩa 3/4 inch. Khi thấy ký hiệu như "NPT 3/4" hay "BSP 3/4" trên van hoặc đầu nối, đó là kiểu ren kết nối theo tiêu chuẩn cụ thể — cần khớp cả kích thước danh nghĩa lẫn tiêu chuẩn ren khi chọn phụ kiện lắp ghép.

Bảng quy đổi Phi sang kích thước inch (Fact Sheet)

Số liệu quy đổi mang tính tham khảo phổ biến trên thị trường ống nhựa (PVC/PPR) tại Việt Nam; đường kính ngoài chính xác có thể chênh lệch nhẹ tùy nhà sản xuất và loại vật liệu ống (PVC, PPR, thép, đồng).

Ký hiệu "Phi" (Φ) là gì?

Phi (ký hiệu Φ, đôi khi viết là "F" hoặc đọc là "fi") là ký hiệu toán học và kỹ thuật dùng để chỉ đường kính của một vật thể hình tròn — trong ngành ống nước, "Phi" thường dùng để chỉ đường kính ngoài (outer diameter) của ống, tính bằng milimet. Ví dụ, "ống nhựa Phi 21" nghĩa là ống có đường kính ngoài khoảng 21mm.

Đây là cách ghi kích thước vật lý thực tế của ống, khác với "kích thước danh nghĩa" theo inch (như 1/2 inch, 3/4 inch) vốn là quy ước lịch sử không phản ánh chính xác kích thước đo được — size 1/2 inch trên thực tế không đúng bằng 12,7mm khi đo đường kính ống hay ren.

Ren ống (Pipe Thread) là gì và khác Phi ở đâu?

Ren ống là phần răng ren được gia công ở đầu ống hoặc phụ kiện (co, tê, van, đầu nối) để có thể vặn kết nối chặt với nhau, theo các tiêu chuẩn cụ thể như NPT (Mỹ), BSP/BSPT (Anh, ISO). Trong khi Phi mô tả đường kính vật lý của thân ống, ren ống mô tả kiểu răng ren, góc ren và cách làm kín tại điểm kết nối — hai chi tiết có cùng size danh nghĩa (ví dụ cùng 3/4 inch) nhưng khác tiêu chuẩn ren (NPT so với BSP) vẫn có thể không vặn khớp hoặc không kín nước.

Nói cách khác: Phi trả lời câu hỏi "ống này to cỡ nào", còn ren ống trả lời câu hỏi "đầu nối này vặn khớp với loại ren nào" — cần biết cả hai thông tin để chọn đúng phụ kiện lắp ghép.

Cách đọc ký hiệu ren ống đúng chuẩn

Một ký hiệu ren ống đầy đủ thường gồm ba phần thông tin, cần đọc đủ cả ba để tránh nhầm lẫn:

•    Kích thước danh nghĩa (nominal size): ví dụ 1/2", 3/4", 1" — đây là quy ước lịch sử, không phải kích thước đo trực tiếp

•    Tiêu chuẩn ren: ví dụ NPT, BSPP (ký hiệu G), BSPT (ký hiệu R/Rp) — quyết định góc ren, bước ren và cách làm kín

•    Kiểu ren đực/cái và côn/thẳng: ví dụ đầu đực ren côn (male taper), đầu cái ren thẳng (female parallel) — quyết định hai chi tiết có ăn khớp vật lý với nhau hay không

Ví dụ, ký hiệu "1/2 NPT male" nghĩa là đầu nối ren ngoài (đực), kích thước danh nghĩa 1/2 inch, theo tiêu chuẩn NPT (ren côn, góc 60 độ). Nếu chỉ đọc "1/2 inch" mà bỏ qua tiêu chuẩn NPT/BSP, người mua có thể chọn nhầm phụ kiện không tương thích dù đúng kích thước danh nghĩa.

Những nhầm lẫn thường gặp khi đọc ký hiệu Phi và ren ống

•    Nhầm Phi (đường kính ống, đo bằng mm) với kích thước danh nghĩa ren (đơn vị inch) — hai con số này liên quan nhưng không phải luôn quy đổi 1:1 chính xác tuyệt đối theo công thức đơn giản

•    Cho rằng cùng kích thước danh nghĩa (ví dụ cùng 3/4 inch) là chắc chắn lắp vừa nhau, trong khi tiêu chuẩn ren (NPT/BSP) khác nhau vẫn có thể khiến ren không khớp hoặc rò rỉ

•    Nhầm lẫn giữa ren côn (tự làm kín một phần) và ren thẳng (cần gioăng làm kín riêng), dẫn đến lắp thiếu gioăng hoặc dùng sai loại băng tan/keo ren

•    Không phân biệt ống nhựa PVC/PPR (thường ghi theo Phi/mm) với ống ren kim loại hoặc phụ kiện van (thường ghi theo kích thước danh nghĩa inch và tiêu chuẩn ren)

Bảng tóm tắt cách xác định phụ kiện phù hợp

Với hệ thống ống nước, khí nén hoặc thủy lực quan trọng, nên xác nhận cả kích thước Phi và tiêu chuẩn ren cụ thể (NPT/BSP/BSPT) trước khi mua phụ kiện, đặc biệt khi kết hợp thiết bị từ nhiều xuất xứ khác nhau trong cùng một hệ thống.

Câu hỏi thường gặp

Phi 21 tương đương bao nhiêu inch?

Phi 21 (đường kính ngoài khoảng 21mm) thường tương ứng với kích thước danh nghĩa 1/2 inch trên thị trường ống nhựa phổ biến tại Việt Nam.

Vì sao cùng ghi 1/2 inch mà hai đầu nối vẫn không vặn khớp được?

Vì kích thước danh nghĩa 1/2 inch chỉ là quy ước chung, trong khi hai đầu nối có thể theo hai tiêu chuẩn ren khác nhau (ví dụ một bên NPT, một bên BSP), dẫn đến góc ren và bước ren không khớp dù cùng ghi số inch giống nhau.

Ống nhựa PVC ghi theo Phi, còn van/phụ kiện kim loại ghi theo inch, làm sao chọn đúng?

Cần đối chiếu bảng quy đổi Phi sang kích thước danh nghĩa inch tương ứng, đồng thời kiểm tra thêm tiêu chuẩn ren của phụ kiện kim loại (NPT hay BSP) để đảm bảo tương thích khi kết nối hai loại vật liệu khác nhau.

Làm sao biết một đầu nối là ren côn hay ren thẳng chỉ bằng mắt thường?

Quan sát đường kính ren dọc theo chiều dài đầu nối: nếu đường kính giảm dần từ gốc đến đỉnh ren là ren côn, còn nếu đường kính đều nhau suốt chiều dài là ren thẳng.

Có cần thiết bị đo chuyên dụng để xác định chính xác loại ren không?

Với các mối nối quan trọng hoặc khi không chắc chắn, nên dùng dưỡng đo ren (thread gauge) hoặc tham khảo catalogue kỹ thuật của nhà sản xuất thay vì chỉ ước lượng bằng mắt, để tránh lắp nhầm gây rò rỉ hoặc hỏng ren.

Kết luận

"Ren fi" là cách gọi ghép giữa hai khái niệm khác nhau: Phi (Φ) chỉ đường kính ngoài của ống tính bằng mm, còn ren ống là kiểu răng ren kết nối theo các tiêu chuẩn như NPT, BSP, BSPT. Đọc đúng ký hiệu cần tách bạch hai thông tin này — kích thước Phi/inch cho biết ống to cỡ nào, còn tiêu chuẩn ren cho biết đầu nối có vặn khớp và làm kín được với nhau hay không. Nắm rõ sự khác biệt này giúp tránh mua nhầm phụ kiện, đặc biệt khi kết hợp thiết bị từ nhiều nguồn gốc hoặc tiêu chuẩn khác nhau.

Nguồn tham khảo: Kiến thức phổ thông về ký hiệu kích thước ống (Phi/Φ) trên thị trường Việt Nam và tiêu chuẩn ren ống quốc tế (ANSI/ASME B1.20.1, ISO 228, ISO 7); nên đối chiếu thêm catalogue kỹ thuật của nhà sản xuất khi áp dụng cho công trình cụ thể.
